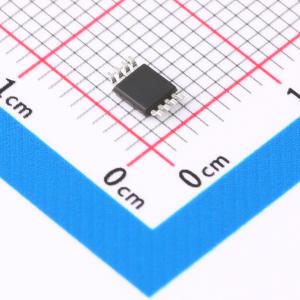

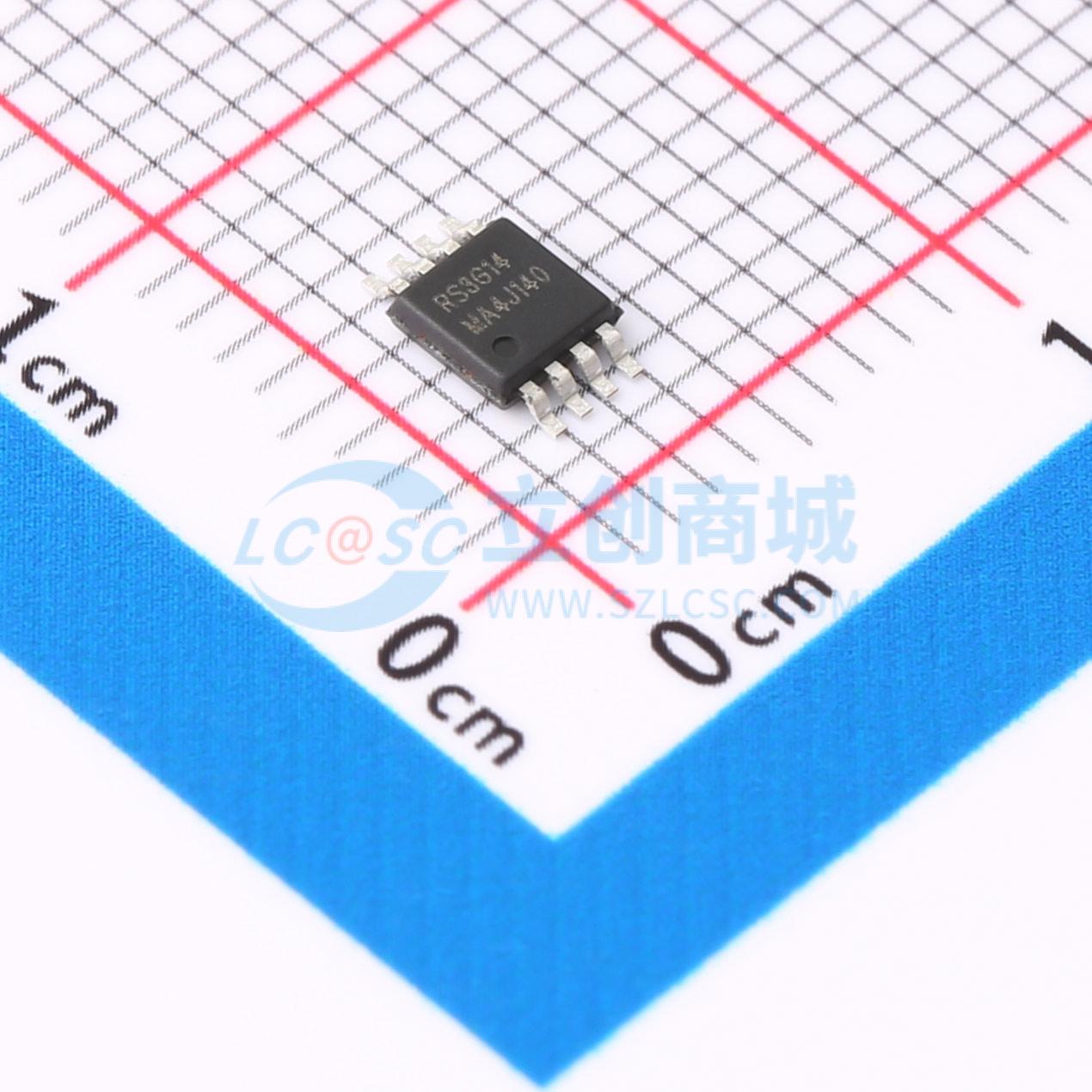

RS3G14XM
三施密特触发器反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS3G14 三施密特触发器反相器专为 1.65V 至 5.5V 的 VCC 工作电压而设计。RS3G14 器件包含三个反相器，可实现布尔函数 Y = A(非)
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS3G14XM
- 商品编号
- C5372562
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0715克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 非门 | |
| 通道数 | 3 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 输出高电平(VOH) | 2.4V | |
| 输出低电平(VOL) | 550mV | |
| 传播延迟(tpd) | 3.1ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 1 |
商品概述
RS3G14 三重施密特触发器反相器设计用于1.65V至5.5V的工作电压。该器件包含三个反相器，并执行布尔函数 Y = A̅。该器件作为三个独立的施密特触发器输入反相器工作，因此对于上升（VT+）和下降（VT-）信号有不同的输入阈值电平，提供滞后（ΔVT），使器件能够容忍缓慢或噪声输入信号。
该器件完全支持使用Ioff的部分断电应用。Ioff电路禁用输出，防止在断电时通过器件的有害电流回流。
RS3G14 可提供 Green MSOP-8 和 DFN1.4X1.0-8L 封装。它的工作环境温度范围为 -40℃ 至 +125℃。
应用领域
- AC接收器和家庭影院
- 蓝光播放机和家庭影院
- 台式机或笔记本电脑
- 数字视频摄像机（DVC）
- 移动电话
- 个人导航设备（GPS）
- 移动媒体播放器
