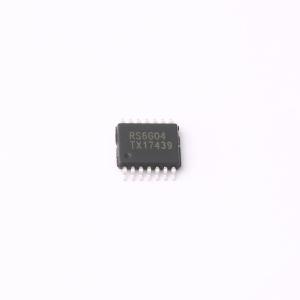

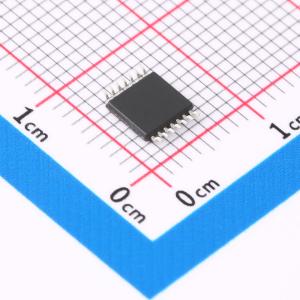

RS6G04XQ
逻辑门RS6G04
- 描述
- 设计用于 1.65V 至 5.5V Vcc 操作。执行布尔函数 Y = A(overline)。CMOS 器件在较宽的 Vcc 工作范围内保持低静态功耗的同时具有高输出驱动能力。有绿色 SOIC-14(SOP14) 和 TSSOP-14 封装。工作环境温度范围为 -40℃ 至 +125℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS6G04XQ
- 商品编号
- C5372597
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.09675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V；2V | |
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.9V；3.8V；1.2V；2.4V；2.3V | |
| 低电平范围(VOL) | 450mV；300mV；550mV；100mV；400mV | |
| 传播延迟(tpd) | 3.3ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ |
商品概述
RS6G04 六通道反相门设计用于1.65V至5.5V VCC工作电压。该器件执行布尔函数Y = A̅。CMOS器件在宽VCC工作范围内保持高输出驱动的同时维持低静态功耗。RS6G04提供绿色SOIC-14（SOP14）和TSSOP-14封装。它的工作环境温度范围为-40℃至+125℃。
应用领域
- 接收器
- 蓝光播放机和家庭影院
- 台式机或笔记本电脑
- 数字视频相机(DVC)
- 手机
- 个人导航设备(GPS)
- 移动媒体播放器
