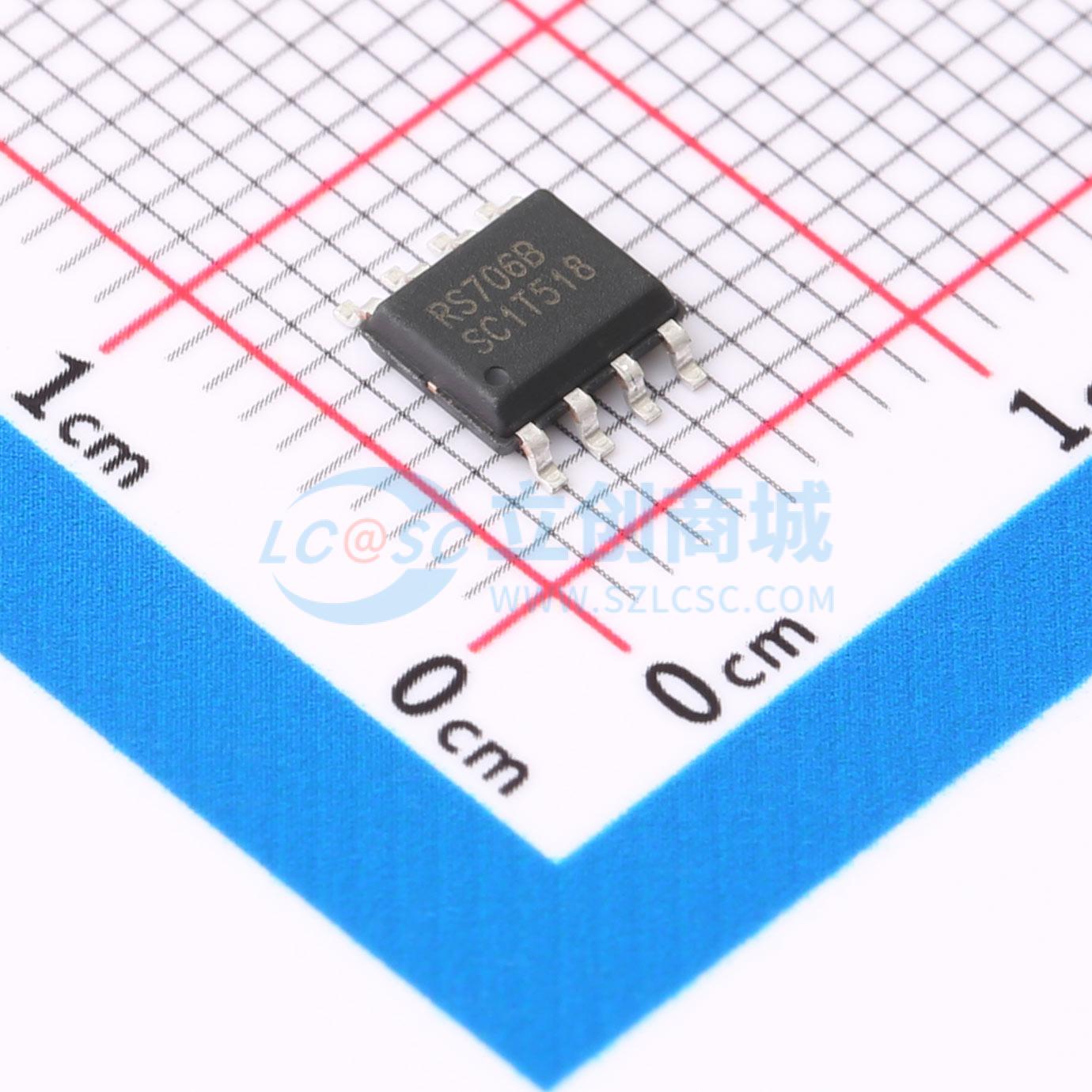

温馨提醒：图片仅供参考，商品以实物为准
RS706-2.63YK
复位芯片RS706
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS706微处理器（μP）监控电路降低了监控μP系统中电源和电池功能所需的复杂度和元件数量。与分立集成电路或分立元件相比，该器件显著提高了系统的可靠性和准确性。RS706具备四项功能：
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS706-2.63YK
- 商品编号
- C5372601
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.63V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 160ms | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 静态电流(Iq) | 20uA |
商品概述
RS706微处理器（μP）监控电路降低了监控μP系统中电源和电池功能所需的复杂度和元件数量。与分立IC或分立元件相比，该器件显著提高了系统的可靠性和准确性。 RS706具备四项功能：
- 在上电、掉电和欠压情况下提供复位输出。复位输出在VCC低至1.0V时仍可正常工作。
- 独立的看门狗输出，若看门狗输入在1.6秒（典型值）内未翻转，则输出低电平。
- 一个1.2V阈值检测器，用于电源故障警告、低电量检测或监控电源。
- 一个低电平有效的手动复位输入。 RS706采用绿色SOIC - 8（SOP8）封装。其工作环境温度范围为 - 40°C至 + 125°C。
商品特性
- 工作电压范围：1.0V至5.5V
- 低功耗：40μA（最大值）
- 精密电源电压监控：2.63V、2.93V、3.08V、4.00V
- 消抖的TTL/CMOS兼容手动复位输入
- 保证在Vcc = 1.00V时̅RESET有效
- 160ms复位脉冲宽度
- 独立看门狗定时器（典型值1.6秒）
- 用于电源故障或低电量警告的超时电压监控
- 工作温度范围： - 40°C至 + 125°C
- 提供绿色封装：SOIC - 8（SOP8）
应用领域
- 计算机SOC、DSP或微控制器嵌入式系统
- 工业设备
- 智能仪器关键μP电源监控
- 无线通信系统
