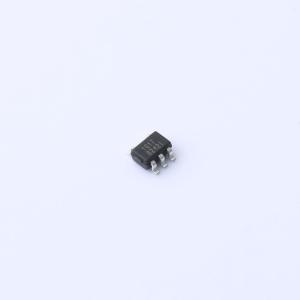

温馨提醒：图片仅供参考，商品以实物为准
RS1G17XC5
单施密特触发器缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G17XC5
- 商品编号
- C5372449
- 商品封装
- SC70-5
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 系列 | RS1G17 | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 4.2ns@5V,50pF | |
| 功能特性 | 掉电隔离 |
商品概述
RS1G17单施密特触发缓冲器设计用于1.65V至5.5V的VCC工作电压。该器件包含一个缓冲器，执行布尔函数Y = A。该器件作为具有施密特触发输入的独立缓冲器工作，因此器件对于上升沿（VT+）和下降沿（VT-）信号具有不同的输入阈值电平，以提供迟滞（ΔVT），这使得器件能够容忍缓慢或嘈杂的输入信号。该器件完全指定用于使用Ioff的部分断电应用。Ioff电路会禁用输出，防止在器件断电时产生破坏性的电流回流。RS1G17采用绿色SOT23-5和SC70-5封装。其工作环境温度范围为-40°C至125°C。
商品特性
- 工作电压范围：1.65V至5.5V
- 低功耗：1μA（最大值）
- 工作温度范围：-40°C至125°C
- 输入可接受电压至5.5V
- 高输出驱动能力：在VCC = 3.0V时可达±24mA
- Ioff支持部分断电模式操作
- 微型封装：SOT23-5， SC70-5
应用领域
- AC接收器与家庭影院
- 蓝光播放器与家庭影院
- 台式机或笔记本电脑
- 数码摄像机
- 移动电话
- 个人导航设备
- 便携式媒体播放器
