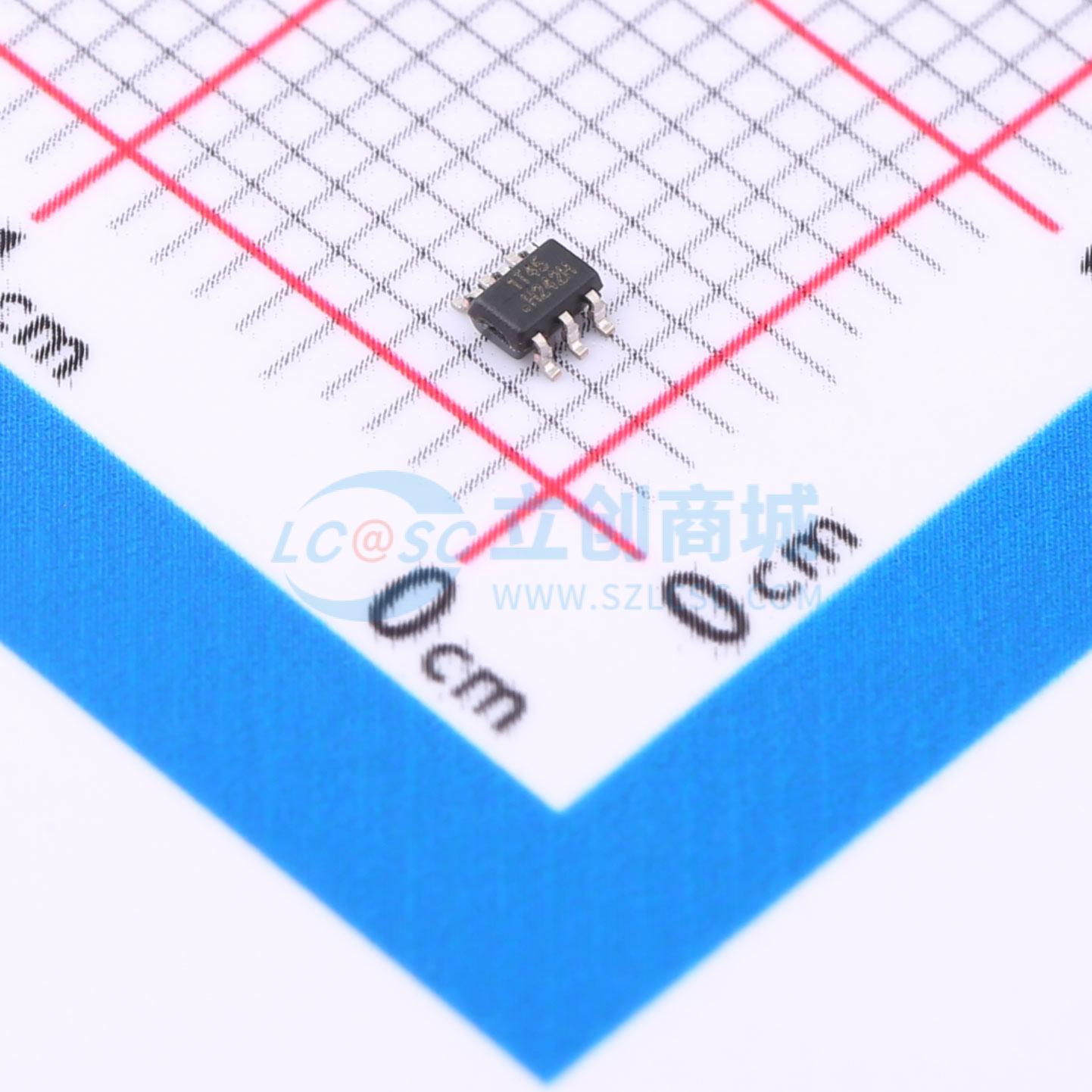

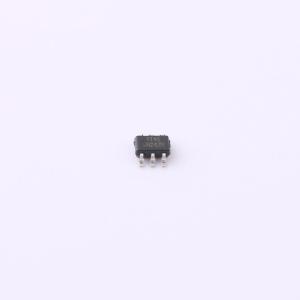

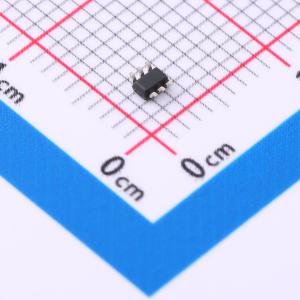

温馨提醒：图片仅供参考，商品以实物为准
RS1T45XC6
1位双电源总线收发器，支持可配置电压转换和三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1T45XC6
- 商品编号
- C5372460
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 每个元件位数 | 1 | |
| 通道类型 | 双向 | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 系列 | RS1T45 | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 4uA | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
RS1T45 是一款 1 位非反相总线收发器，采用两个独立可配置的电源轨。A 端口和 DIR 引脚设计用于跟踪 VCCA 电压，支持 1.65V 至 5.5V 的工作电压；B 端口设计用于跟踪 VCCB 电压，同样支持 1.65V 至 5.5V 的工作电压。这使得该器件能够在 1.8V、2.5V、3.3V 和 5V 电压节点之间实现通用的低压双向电平转换。 RS1T45 专为两个数据总线之间的异步通信而设计。方向控制输入的逻辑电平用于激活 B 端口输出或 A 端口输出。当 B 端口输出被激活时，器件将数据从 A 总线传输到 B 总线；当 A 端口输出被激活时，则将数据从 B 总线传输到 A 总线。A 和 B 端口的输入电路始终处于活动状态，必须施加逻辑高电平或低电平，以防止过大的 ICCZ 电流。 RS1T45 采用绿色环保的 SOT23-6 和 SC70-6 封装。其工作环境温度范围为 -40℃ 至 +125℃。
商品特性
- 控制输入阈值参考 VCCA 电压
- 电源电压范围：VCCA 和 VCCB：1.65V 至 5.5V
- VCC 隔离：如果任一 VCC 处于 GND，则两个端口均进入高阻态
- 低功耗，最大 4μA
- 输出驱动能力高达 ±24mA@3.0V
- 无需电源时序：VCCA 或 VCCB 均可先上电
- IOFF：支持部分掉电模式操作
- 扩展温度范围：-40℃ 至 +125℃
应用领域
- 工业
- 电信，例如 VOIP
- 个人电子
