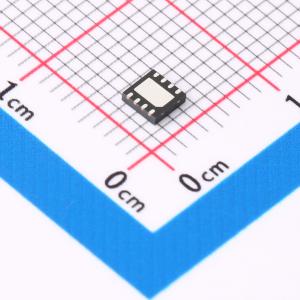

温馨提醒：图片仅供参考，商品以实物为准
RS2599YTDC8
精密可调限流电源分配开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS2599 是一款用于自供电和总线供电通用串行总线（USB）应用的集成电源开关。RS2599 是一款经济高效、低电压的单 P 沟道 MOSFET 负载开关，其导通电阻 RDS(ON) 为 50mΩ，且无寄生体二极管，可在开关断电时消除开关两端的任何反向电流。当输出电压高于输入电压时，内部输出反向电压保护器会关闭电源开关
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS2599YTDC8
- 商品编号
- C5372481
- 商品封装
- DFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 导通电阻 | 50mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
RS2599 是一种用于自供电和总线供电通用串行总线（USB）应用的集成电源开关。它是一种成本效益高、低电压、单P沟道MOSFET负载开关，具有50mΩ RDS(ON)，并且没有寄生体二极管，以消除开关断电时通过开关的反向电流流动。当输出电压高于输入电压时，电源开关通过内部输出反向电压保护器关闭。
多种保护功能包括限流和热关断，以防止在连续重载或短路发生时由于功率耗散增加而导致的灾难性开关故障。FLAG是一个开漏输出，报告过流或过温事件，并具有典型的13毫秒消抖超时周期。此外，FLAG还报告输出反向电压状态，具有典型的5毫秒消抖超时周期。
RS2599 采用 Green DFN3x3-8L 封装。其工作温度范围为-40°C至+85°C。
商品特性
- 最大负载电流可达3A
- 典型低静态电流100μA
- 关断电流典型值0.1μA
- 断电时无反向漏电流，满足USB电流限制要求
- 可调电流限制：500mA至3A
- 快速过流响应：2μs
- 高边MOSFET阻值50mΩ
- 反向输入-输出电压保护
- 欠压闭锁
- 热关断保护
- 工作范围：2.5V至5.5V
- 内置软启动功能
- 采用绿色DFN3x3-8L封装
应用领域
- USB 主机和自供电集线器
- USB 总线供电集线器
- USB 电源管理
- 通用电源开关（高边）
- 热插拔电源供应电池充电电路
