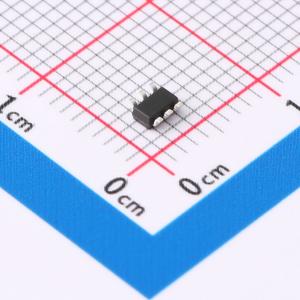

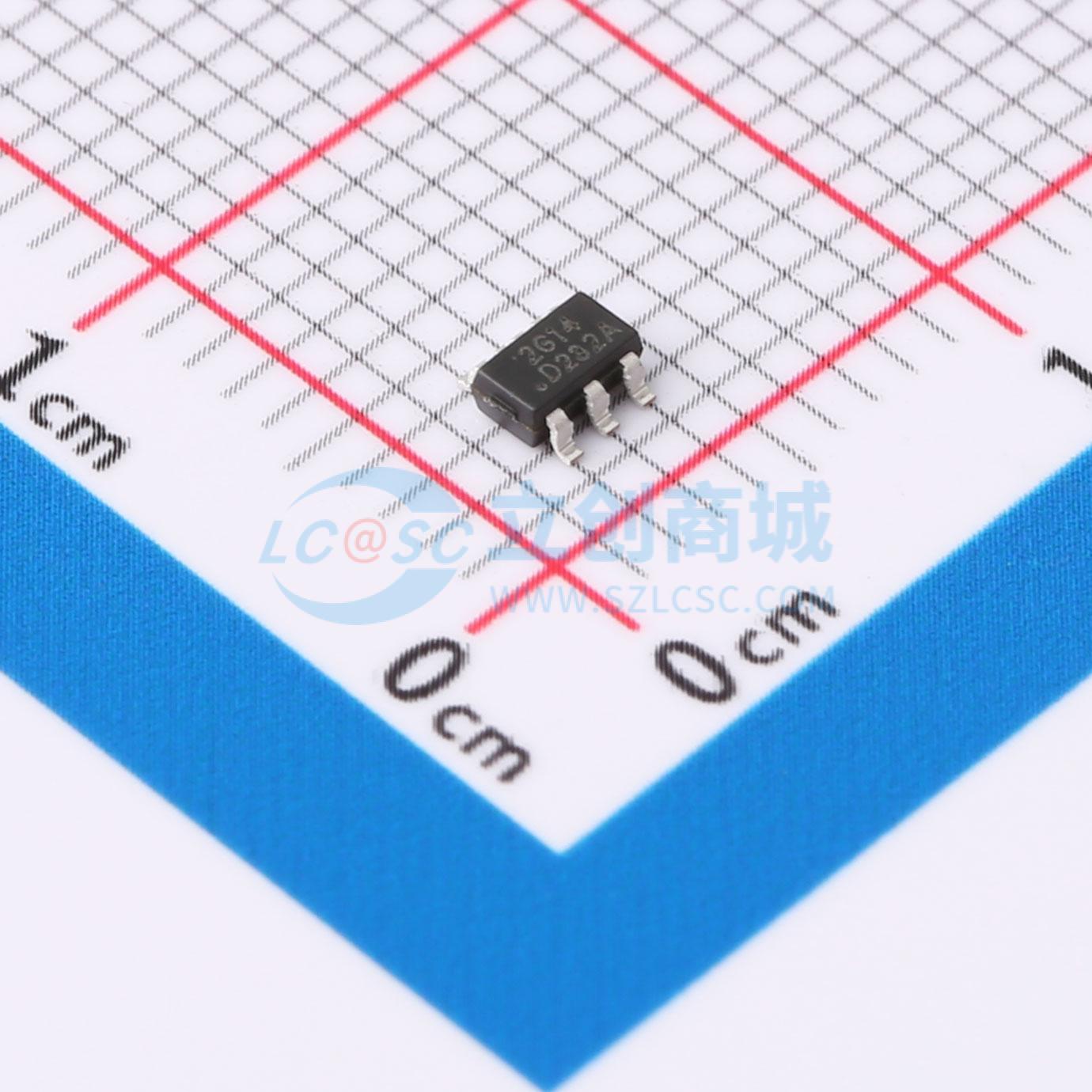

RS2G14XH6

双施密特触发器反相器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RS2G14双施密特触发器反相器专为1.65V至5.5V的VCC工作电压而设计。RS2G14器件包含两个反相器，可实现布尔函数Y = A(非)。该器件作为带有施密特触发器输入的两个独立反相器工作，因此该器件对于上升（VT+）和下降（VT-）信号具有不同的输入阈值电平，以提供迟滞（ΔVT），这使得该器件能够耐受缓慢或有噪声的输入信号
品牌名称: RUNIC(润石)
商品型号: RS2G14XH6
商品编号: C5372490
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

	属性	参数值
	拉电流(IOH)	24mA
	输出高电平(VOH)	1.9V；3.8V；1.2V；2.4V；2.3V
	低电平范围(VOL)	450mV；300mV；550mV；100mV；400mV
	传播延迟(tpd)	3.1ns@3.3V,50pF
	工作温度	-40℃~+125℃

商品概述

RS2G14 双施密特触发反相器设计用于 1.65V 至 5.5V VCC 操作。该设备包含两个反相器，并执行布尔函数 Y = A̅。该设备作为两个独立的带施密特触发输入的反相器工作，因此对于上升（VT+）和下降（VT-）信号有不同的输入阈值电平，提供滞后（ΔVT），使设备能够容忍缓慢或有噪声的输入信号。该设备完全适用于使用 Ioff 的部分断电应用。Ioff 电路禁用输出，防止在设备断电时电流倒流损坏设备。RS2G14 提供 Green SOT23-6 和 SC70-6 封装。其工作环境温度范围为 -40℃ 至 +125℃。

应用领域

接收器
家庭影院
蓝光播放机和家庭影院
台式机或笔记本电脑
数字视频摄像机（DVC）
移动电话
个人导航设备（GPS）
便携式媒体播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	1.65V~5.5V
	静态电流(Iq)	1uA
	通道数	2
	灌电流(IOL)	24mA
