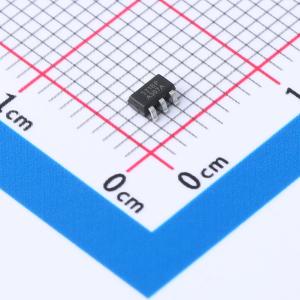

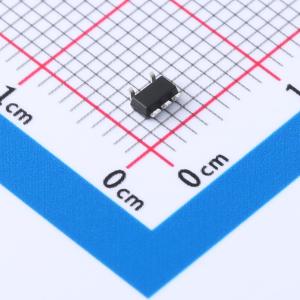

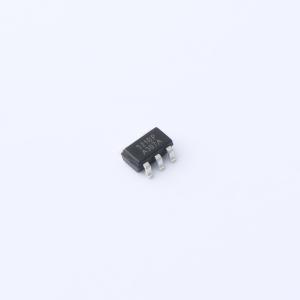

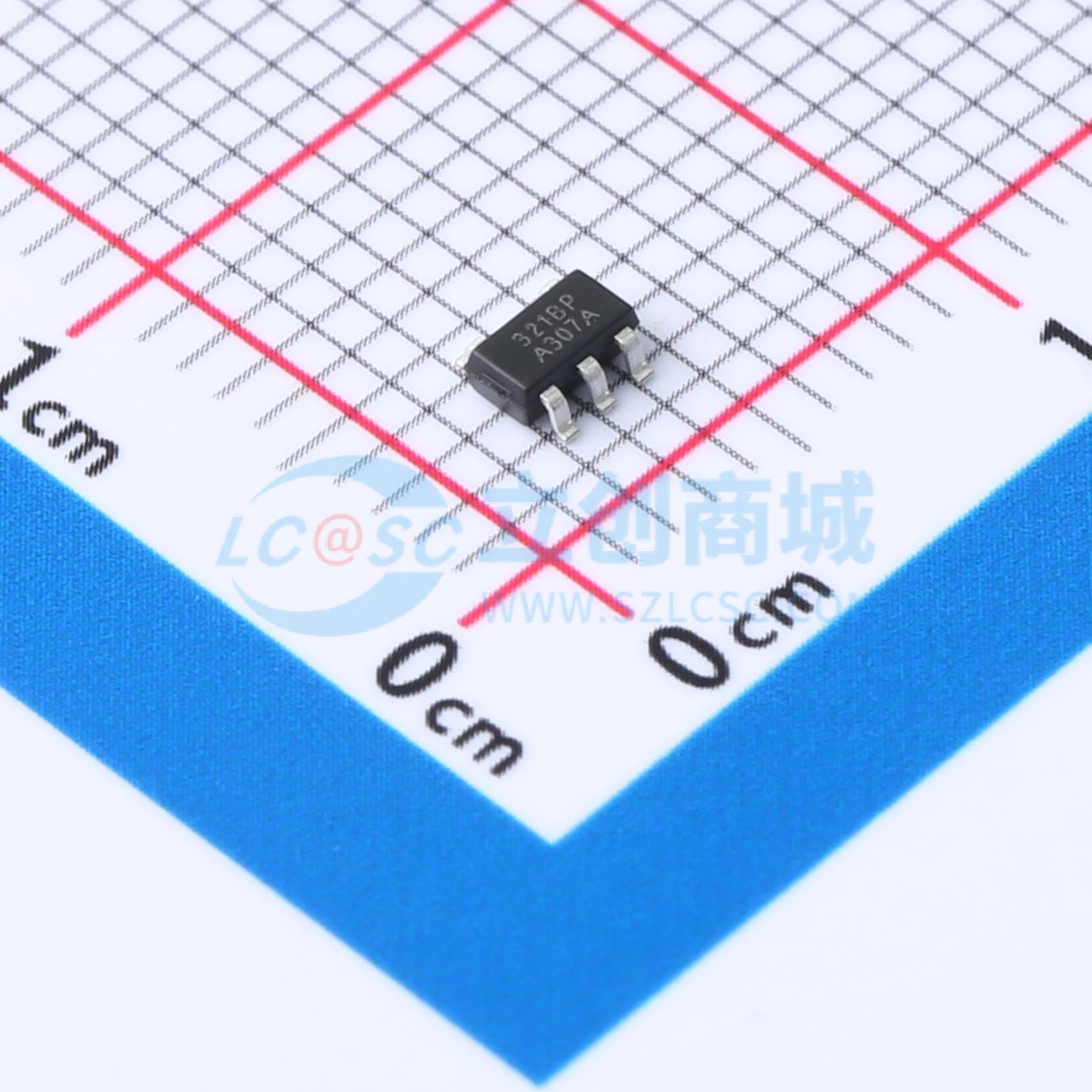

RS321BPXF
精密、轨到轨输入/输出CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS321P、RS321BP 系列产品支持低电压工作，具备轨到轨输入和输出能力，同时拥有出色的速度/功耗比，提供了 1.1MHz 的卓越带宽和 0.5V/μs 的压摆率。这些运算放大器具有单位增益稳定性，并具备超低输入偏置电流。RS321P、RS321BP 的失调电压更低，在 25°C、Vs = 5V、VCM = Vs/2 的条件下，可保证失调电压不高于 0.5mV
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS321BPXF
- 商品编号
- C5372532
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.1MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 22nV/√Hz@1KHz | |
| 共模抑制比(CMRR) | 92dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 85uA | |
| 输出电流 | 110mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.05V；1.05V~2.75V |
商品概述
RS321P、RS321BP系列产品支持低电压工作，具备轨到轨输入和输出能力，以及出色的速度/功耗比，可提供1.1MHz的出色带宽和0.5V/μs的压摆率。这些运算放大器具有单位增益稳定性，且输入偏置电流极低。 RS321P、RS321BP的失调电压更低，在25℃、Vs = 5V、VCM = Vs/2的条件下，可保证失调电压不超过0.5mV。 这些器件非常适合用于传感器接口、有源滤波器和便携式应用。RS321P、RS321BP系列运算放大器在2.1V至5.5V单电源或±1.05V至±2.75V双电源供电、-40℃至+125℃的全温度范围内均可正常工作。 RS321P、RS321BP器件为单位增益稳定的单通道运算放大器，具有低噪声和低失真特性。该器件由一个采用折叠级联结构的低噪声输入级和一个轨到轨输出级组成。这种拓扑结构在宽电源电压范围内展现出卓越的噪声和失真性能，这是传统通用音频运算放大器所不具备的。
商品特性
- 高增益带宽：1.1MHz
- 轨到轨输入和输出，最大失调电压0.5mV
- 输入电压范围：当Vs = 5.5V时，为-0.2V至+5.78V
- 电源电压范围：+2.1V至+5.5V
- 最高工作温度可达+125℃
- 微型封装：SOT23 - 5、SC70 - 5
应用领域
- 传感器
- 光电二极管放大
- 有源滤波器
- 驱动A/D转换器的测试设备
