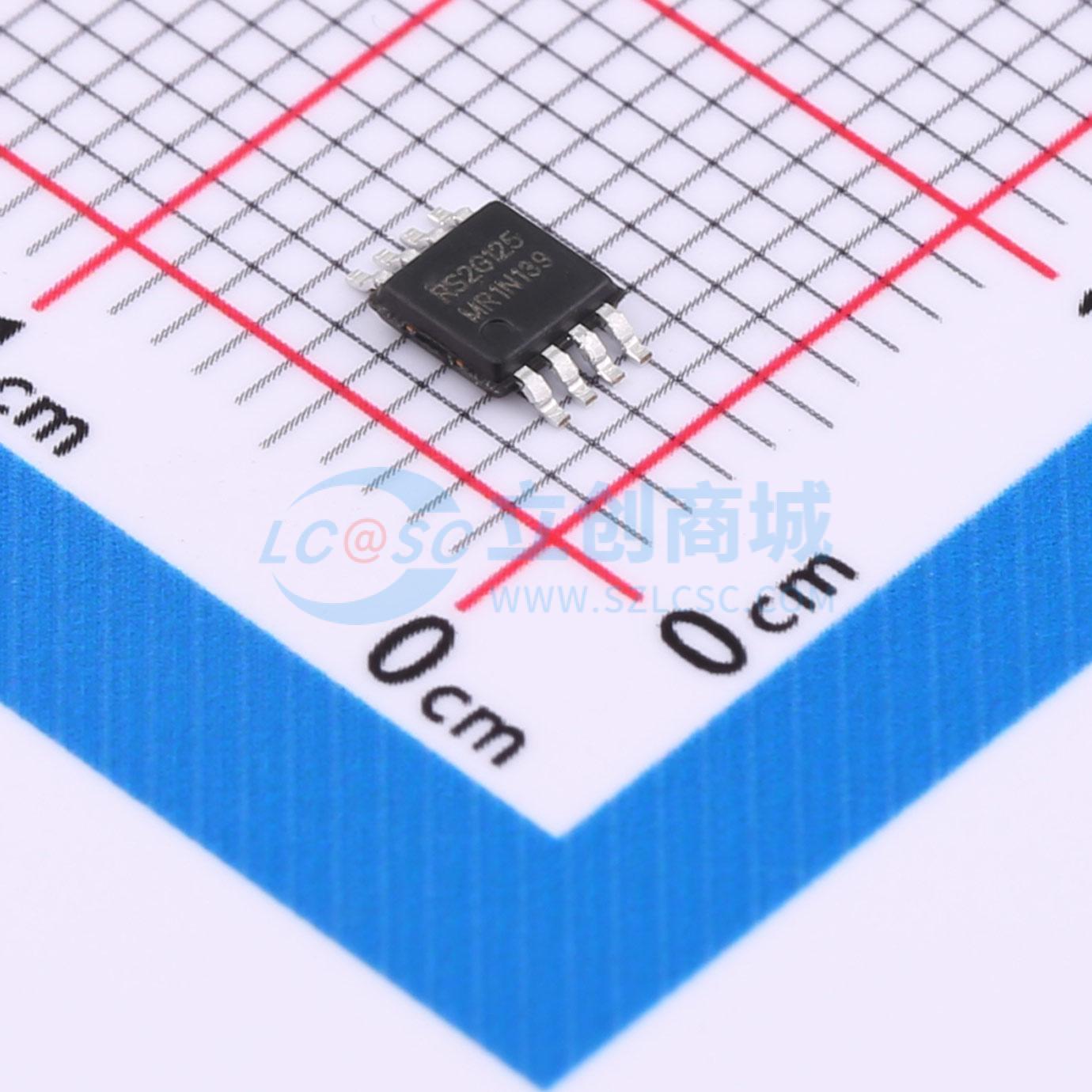

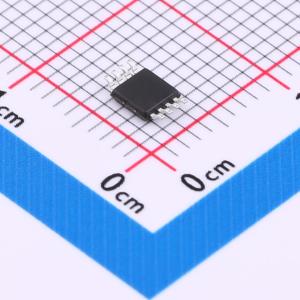

温馨提醒：图片仅供参考，商品以实物为准
RS2G125XM
双路三态输出总线缓冲门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双缓冲器设计用于1.65V至5.5V VCC操作。RS2G125器件是具有三态输出的双线路驱动器。当输出使能（OE(overline)）输入为高电平时，输出被禁用。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS2G125XM
- 商品编号
- C5372486
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0422克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；1.2V | |
| 输出低电平(VOL) | 550mV | |
| 传播延迟(tpd) | 2.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 1 |
商品概述
- 双缓冲器设计用于1.65V至5.5V VCC操作。RS2G125器件是具有三态输出的双线路驱动器。当输出使能（OE(overline)）输入为高电平时，输出被禁用。
- 该器件针对使用Ioff的部分掉电应用进行了全面规格设计。Ioff电路可禁用输出，防止在器件掉电时通过器件产生损坏性电流回流。
- 为确保在电源开启或关闭期间处于高阻抗状态，OE(overline)应通过上拉电阻连接到VCC，电阻的最小值由驱动器的灌电流能力决定。
- RS2G125采用绿色MSOP - 8封装。它的工作环境温度范围为 - 40℃至 + 125℃。
商品特性
- 工作电压范围：1.65V至5.5V
- 低功耗：1μμ（最大值）
- 工作温度范围： - 40℃至±125℃
- 输入可接受高达5.5V的电压
- ±24mA输出驱动（VCC = 3.0V时）
- 闩锁性能超过100mA
- 封装：MSOP - 8
应用领域
- AV接收器
- 电缆调制解调器终端系统
- 数字相框（DPF）
- 高速数据采集与生成
- 高压电机控制
- 个人导航设备（GPS）
- 便携式媒体播放器
- 视频通信系统
