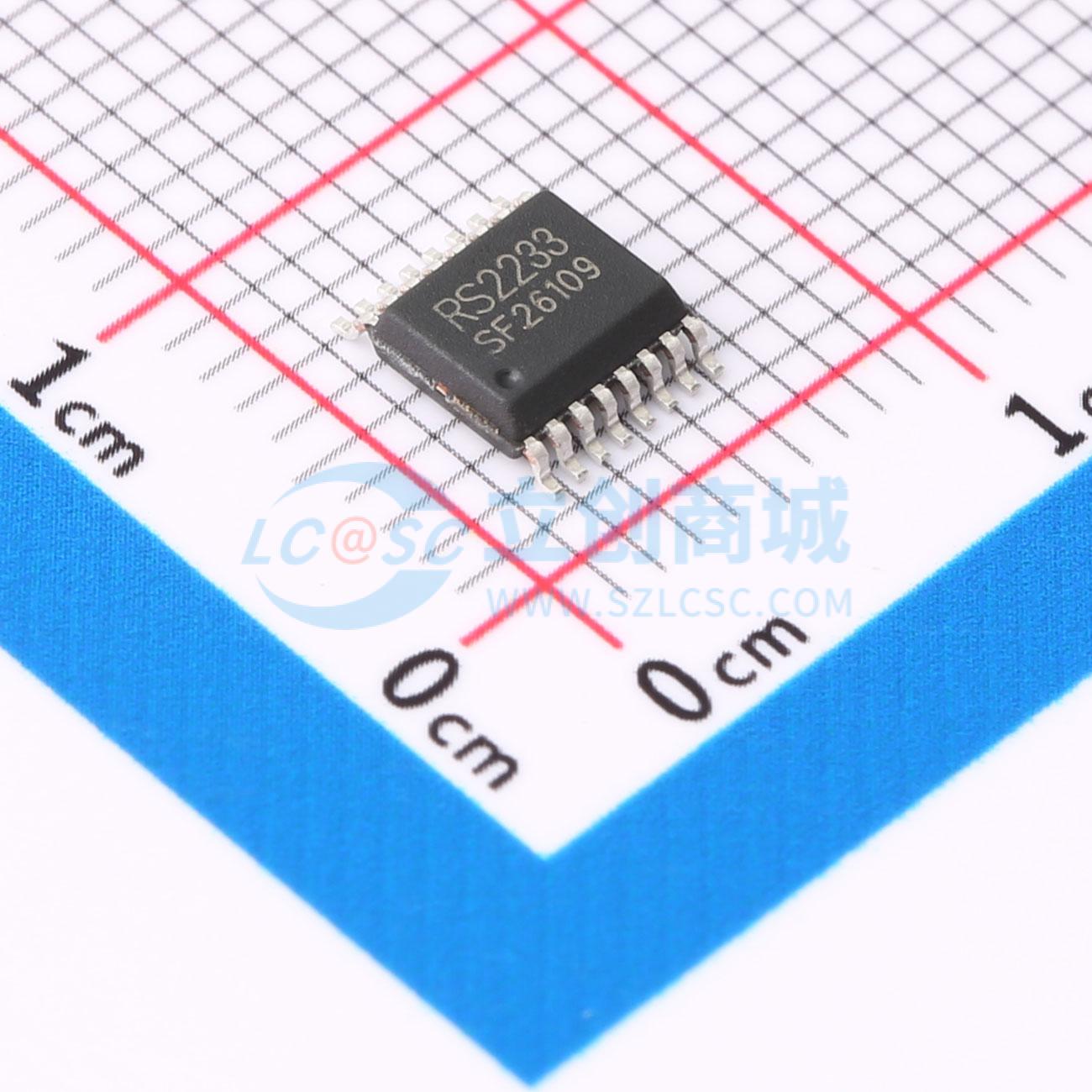

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 14Ω@5V | |
| 工作电压 | 1.8V~5.5V | |
| 导通电容(Con) | 18pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 23ns | |
| 关闭时间(toff) | 60ns | |
| 带宽 | 220MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道 |
商品概述
RS2233是一款采用CMOS工艺的模拟集成电路，配置为四路双向单刀双掷开关。该CMOS器件可在1.8V至5.5V的电源电压下工作。选择输入控制数据流向。当输出使能输入为高电平时，FET多路复用器/解复用器被禁用。该器件是数字控制的模拟开关，具有低导通电阻和低串扰特性。RS2233提供绿色SOP16、SSOP16、TSSOP16封装，工作环境温度范围为-40℃至+85℃。
商品特性
- 宽带宽：220MHz
- 单电源工作：+1.8V至+5.5V
- 低导通电阻：8Ω（典型值）
- 低串扰：-60dB @ 10MHz（典型值）
- 轨到轨工作
- 快速开关时间
- 工作温度范围：-40℃至+85℃
- ESD保护超过JESD 22标准
- 封装类型：SOP16、SSOP16、TSSOP16
应用领域
- 游戏机
- 音频和视频切换
- DVD播放器
- 个人视频录像机
- 桌面视频编辑器
- 硬盘录像机
