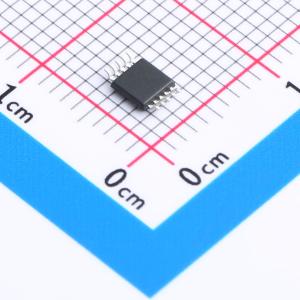

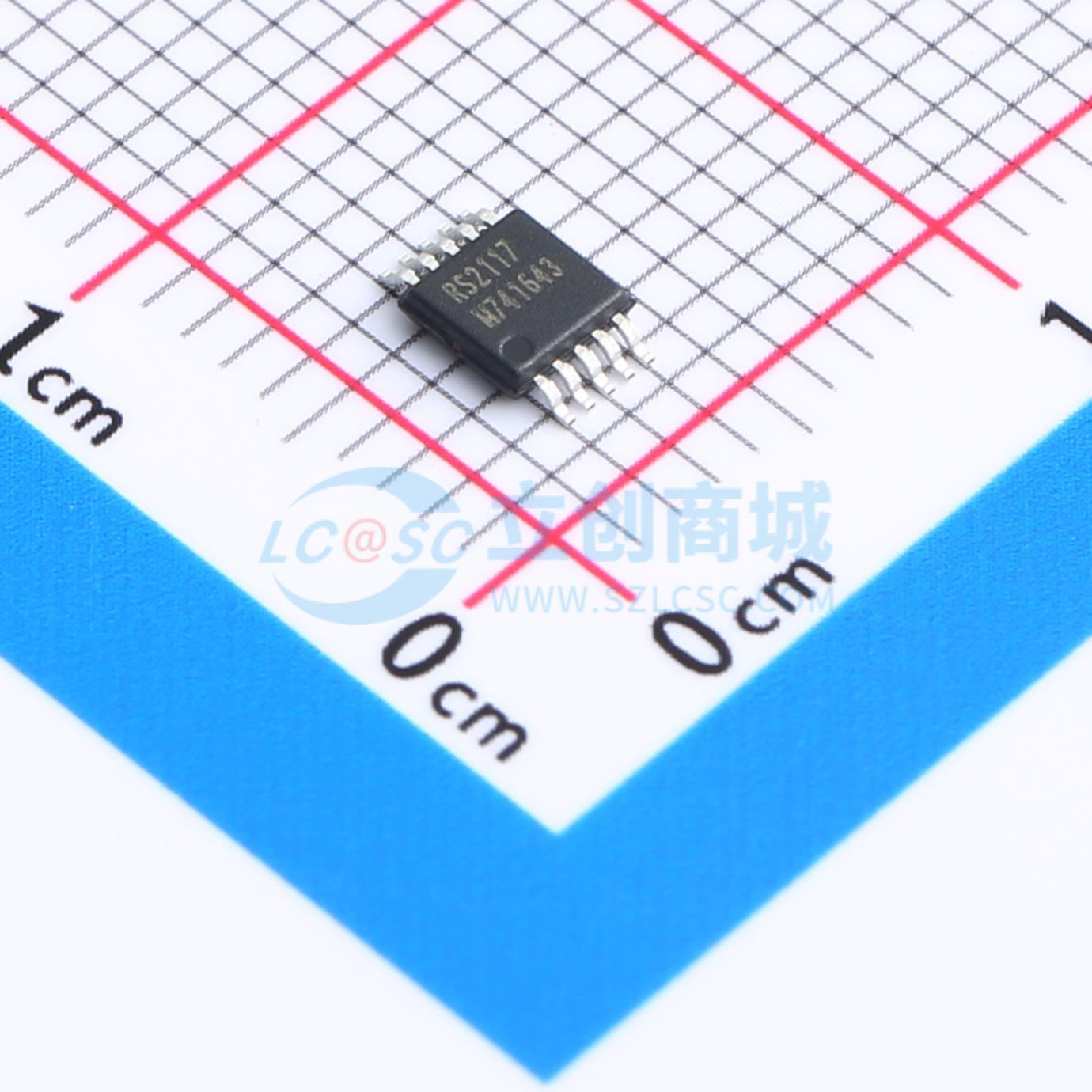

温馨提醒：图片仅供参考，商品以实物为准
RS2117HYN
250MHz带宽、双通道SPDT负信号模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS2117HYN
- 商品编号
- C5372463
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.0265克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 4.5Ω | |
| 工作电压 | 2.5V~5.5V | |
| 导通电容(Con) | 25pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 30ns | |
| 关闭时间(toff) | 25ns | |
| 带宽 | 250MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道；无毛刺切换 |
商品概述
RS2117H是一款双向、双通道单刀双掷模拟开关，设计工作电压范围为2.5V至5.5V，开关可处理低至-2.0V的负信号。该器件具备低至4Ω的导通电阻，且通道间匹配度在1Ω以内。该器件提供UQFN1.4X1.8-10和MSOP10封装。
商品特性
- 3dB带宽：250MHz
- 电源范围：+2.5V至+5.5V
- 负信号摆幅能力：-2V至V+
- 先断后通切换
- 快速的导通和关断时间
- 1.8V逻辑控制
- 扩展工业温度范围：-40°C至+85°C
- 提供小型绿色UQFN1.4X1.8-10和MSOP10封装
应用领域
- 可穿戴设备
- 电池供电设备
- 信号选通、斩波、调制或解调
- 便携式计算设备
- 手机
