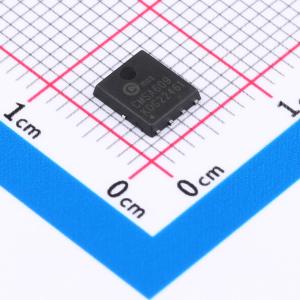

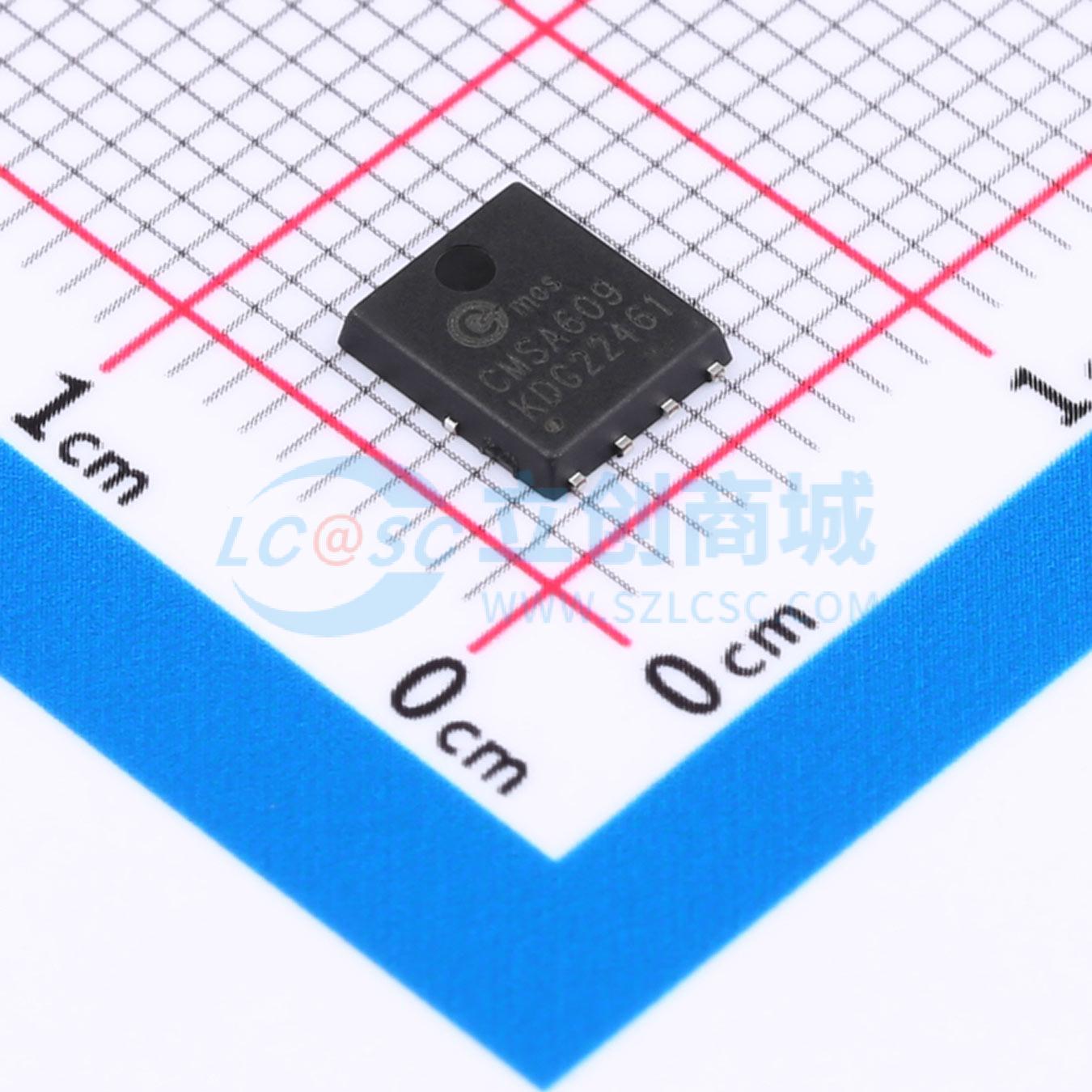

CMSA609
1个N沟道+1个P沟道 耐压:40V 电流:20A 18A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMSA609采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)和低栅极电荷。该器件适用于逆变器及其他应用。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMSA609
- 商品编号
- C5371900
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 20A；18A | |
| 导通电阻(RDS(on)) | 42mΩ@10V,18A | |
| 耗散功率(Pd) | 25W；30W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V；1V | |
| 栅极电荷量(Qg) | 11nC；10nC | |
| 输入电容(Ciss) | 1.2nF；1.3nF | |
| 反向传输电容(Crss) | 80pF；76pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
CMSC80P02B将先进的沟槽MOSFET技术与低电阻封装相结合，以提供极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
商品特性
- P沟道MOSFET
- 低导通电阻
- 表面贴装封装
- 符合RoHS标准
应用领域
- DC - DC降压转换器中的高端开关
- 笔记本电脑电池电源管理
- 笔记本电脑中的负载开关
