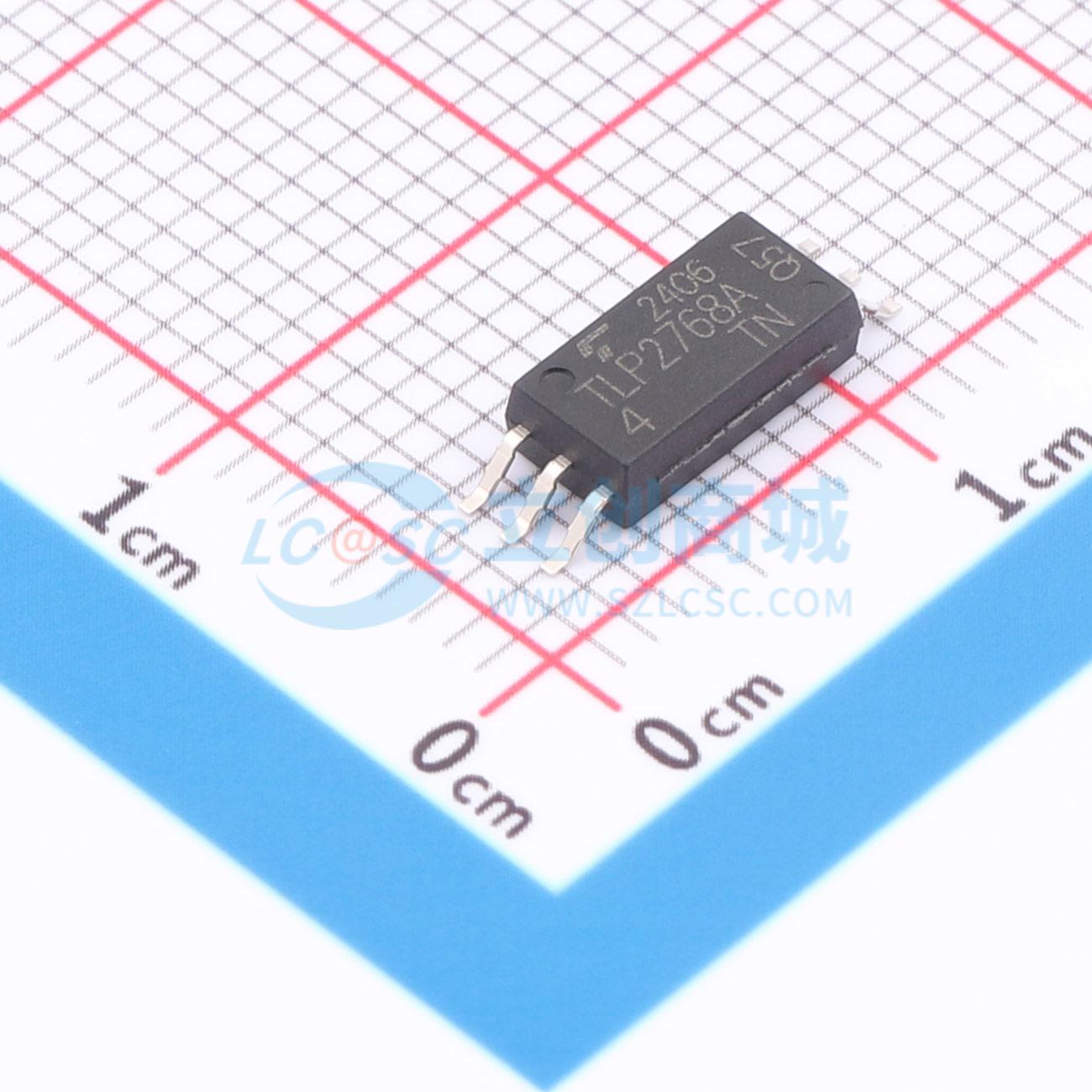

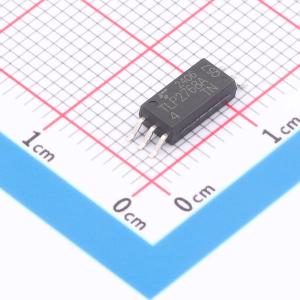

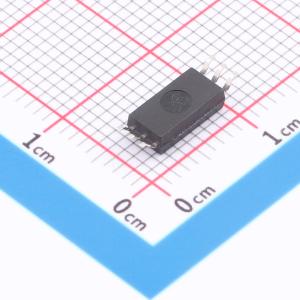

TLP2768A(D4TP4,E

TLP2768A(D4TP4,E(T

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 由高输出GaAs发光二极管与集成高增益、高速光电探测器耦合而成。采用2.3mm（最大）的薄型SO6L封装。保证隔离电压为5kVrms，符合加强绝缘的国际安全标准。保证在高达125℃的温度下以及2.7V至5.5V的电源下工作。具有内部法拉第屏蔽，可保证±20kV/μs的共模瞬态抗扰度。
品牌名称: TOSHIBA(东芝)
商品型号: TLP2768A(D4TP4,E
商品编号: C5370563
商品封装: SOIC-6
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

东芝TLP2768A由一个高输出GaAtAs发光二极管与集成的高增益、高速光电探测器耦合而成。它采用厚度最大为2.3mm的薄型SO6L封装。TLP2768A保证隔离电压为5kVrms，符合加强绝缘的国际安全标准。它保证在高达125°C的温度下以及2.7V至5.5V的电源下工作。TLP2768A具有内部法拉第屏蔽，可保证±20kV/μs的共模瞬态抗扰度。

商品特性

反相器逻辑类型（集电极开路输出）
封装：SO6L
工作温度：-40至125°C
数据传输速率：20MBd（典型值）（NRZ）
阈值输入电流：5.0mA（最大值）
电源电流：4mA（最大值）
共模瞬态抗扰度：±20kV/μs（最小值）
隔离电压：5000Vrms（最小值）
安全标准：UL认证：UL1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；VDE认证：EN60747 - 5 - 5、EN60065、EN60950 - 1、EN 62368 - 1

应用领域

工厂网络
仪器和控制设备的高速数字接口
I/O接口板

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	2.7V~5.5V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	20kV/us
	传输速率	20Mbps
	工作温度	-40℃~+125℃
	传播延迟 tpLH	60ns

	属性	参数值
	传播延迟 tpHL	60ns
	输入阈值电流(FH)	5mA
	输出电流	25mA
	输出电压	6V
	正向压降(Vf)	1.55V
	直流反向耐压(Vr)	5V
	正向电流(If)	25mA
	功能特性	开集电极输出
