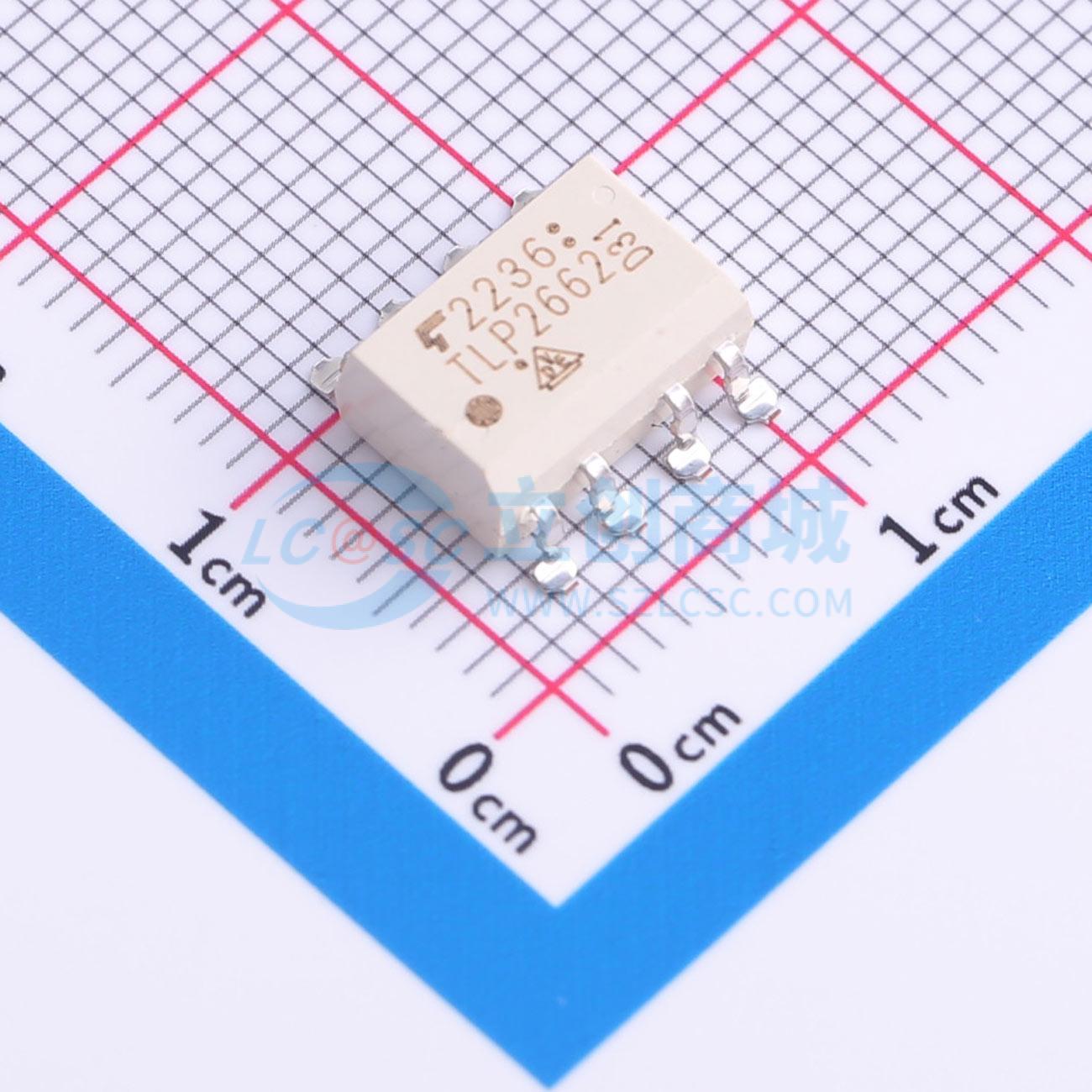

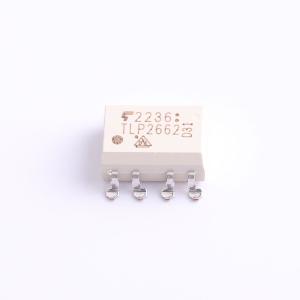

温馨提醒：图片仅供参考，商品以实物为准
TLP2662(D4-TP1,F)
TLP2662(D4-TP1,F)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由高强度GaAs红外发光二极管 (LED) 与高增益、高速感光芯片光耦合组成。保证在高达125℃的温度和2.7V至5.5V的电源下工作。采用DIP8封装。两个LED感光对有助于节省电路板空间。内部噪声屏蔽提供出色的共模抑制能力，可将抗噪能力提高至±20kV/μs。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2662(D4-TP1,F)
- 商品编号
- C5370567
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 25kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 75ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 85mW | |
| 输出电压 | 6V | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
