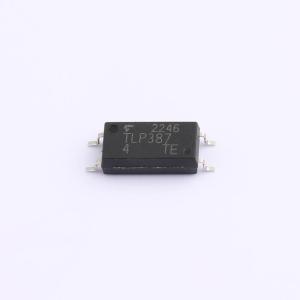

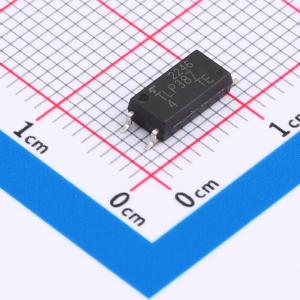

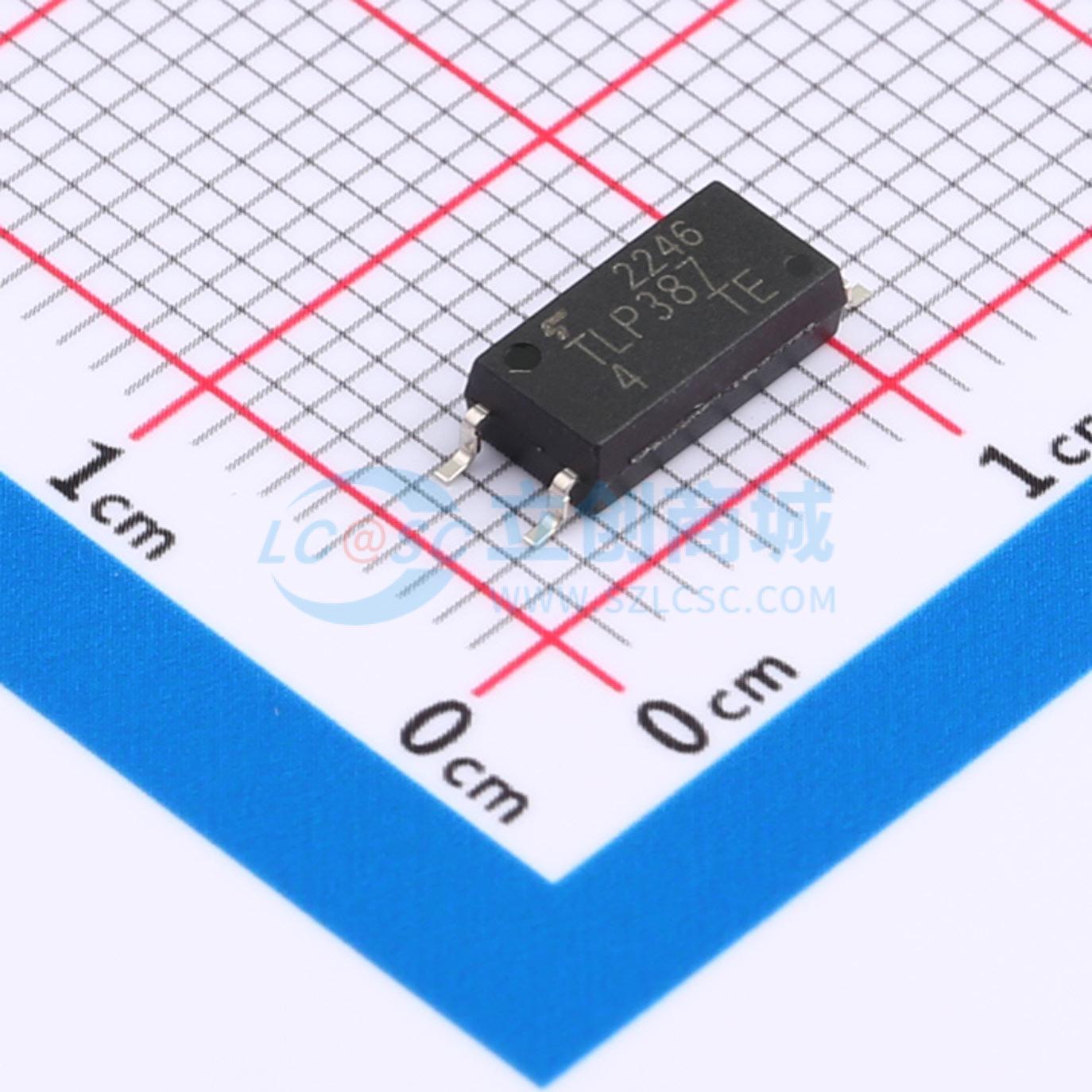

TLP387(D4-TPR,E
光电耦合器，红外LED与光电晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP387是一款光电耦合器，由一个红外LED与一个达林顿晶体管光耦合而成。它采用SO6L（4引脚）封装，具有高抗噪性和高绝缘性。由于集电极和发射极之间具有高击穿电压，TLP387适用于可编程控制器的100VDC输出模块等应用
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP387(D4-TPR,E
- 商品编号
- C5370575
- 商品封装
- SOIC-4
- 包装方式
- 编带
- 商品毛重
- 0.715克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 300V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.2V@10mA,100mA | |
| 上升时间(tr) | 40us | |
| 下降时间 | 15us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 1000% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 50mA |
商品概述
TLP387是一款光耦合器，由一个红外LED与达林顿晶体管进行光耦合组成。它采用SO6L（4引脚）封装，具有高抗噪性和高绝缘性。由于集电极和发射极之间具有高击穿电压，TLP387适用于可编程控制器的100VDC输出模块等应用。
商品特性
- 集电极 - 发射极电压：300 V（最小值）
- 电流传输比：1000 %（最小值）（@IF = 1 mA，VCE = 1 V）
- 隔离电压：5000 Vrms（最小值）
- 工作温度范围：-55至110 ℃
- 安全标准 UL认证：UL 1577，文件编号E67349 cUL认证：CSA组件验收服务编号5A，文件编号E67349 VDE认证：EN 60747 - 5 - 5，EN 62368 - 1 CQC认证：GB4943.1，GB8898 泰国工厂
应用领域
- 可编程逻辑控制器（PLC）
- 输入/输出接口板
- 家用电器
