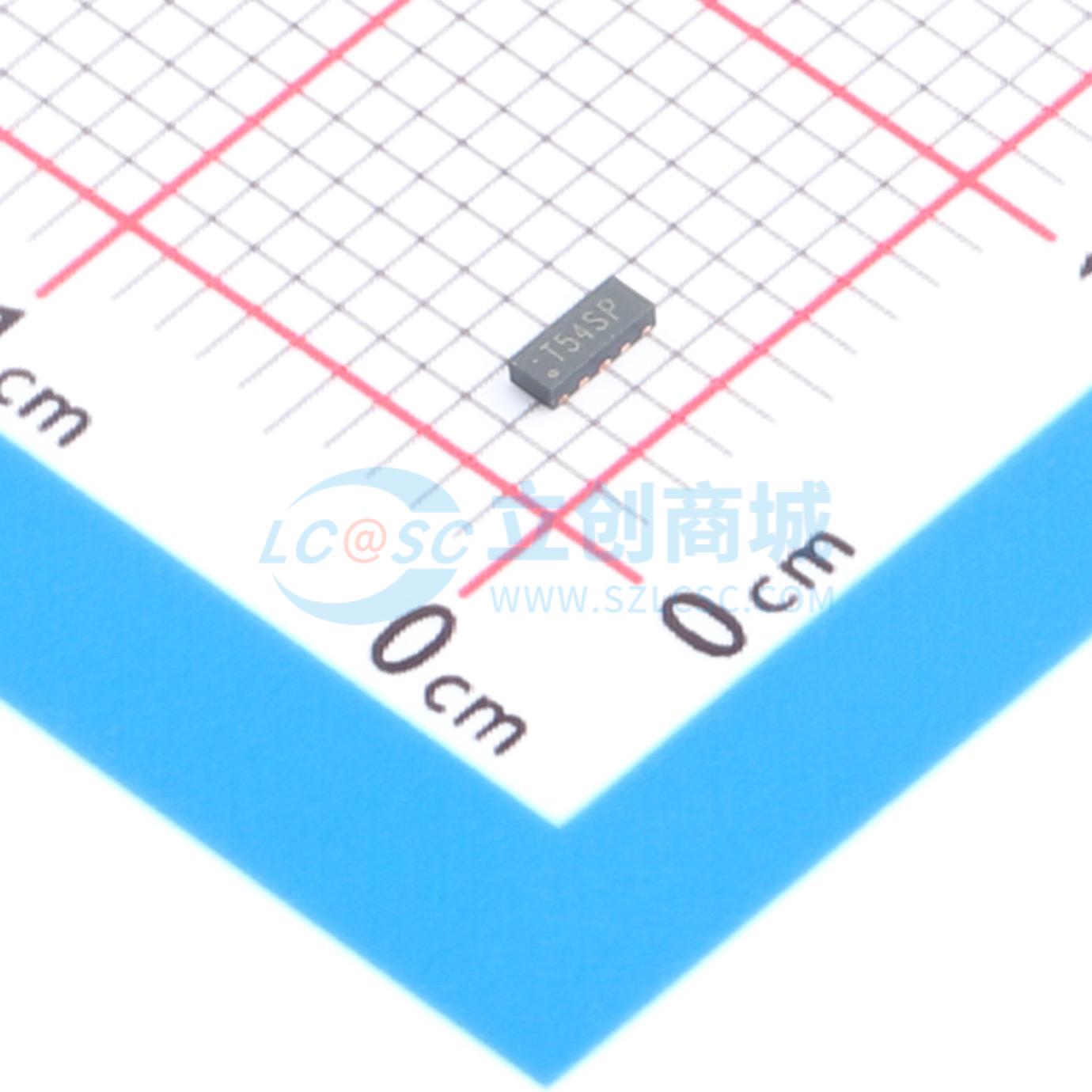

温馨提醒：图片仅供参考，商品以实物为准

TT0504SPX

TVS 5V截止峰值浪涌电流：4A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TT0504SPX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.3pF，旨在保护对寄生参数敏感的系统免受过电压和过电流瞬态事件的影响。TT0504SPX采用符合ROHS标准且无卤素的2.5mm x 1.0mm x 0.55mm DFN2510-10L封装。
品牌名称: 晶扬电子
商品型号: TT0504SPX
商品编号: C5364031
商品封装: DFN2510-10L
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

TT0504SPX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.3pF，旨在保护对寄生参数敏感的系统免受过电压和过电流瞬态事件的影响。 TT0504SPX采用符合ROHS标准且无卤素的2.5mm x 1.0mm x 0.55mm DFN2510-10L封装。

商品特性

高速数据线瞬态保护：IEC61000-4-2（ESD）±25kV（空气放电）±25kV（接触放电）；IEC61000-4-5（雷击）4.0A（8/20µs）
小封装节省电路板空间
保护四条I/O线
低电容：0.3pF（典型值）
低泄漏电流：0.01μA@VRWM（最大值）；低钳位电压

应用领域

便携式应用、通信系统
计算机及外设
高速数据线：
- USB 2.0/3.1（Gen 1）
- HDMI 1.3/1.4/2.0
- eSATA
- DisplayPort

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12.5V
	峰值脉冲电流(Ipp)	4A@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.3pF
