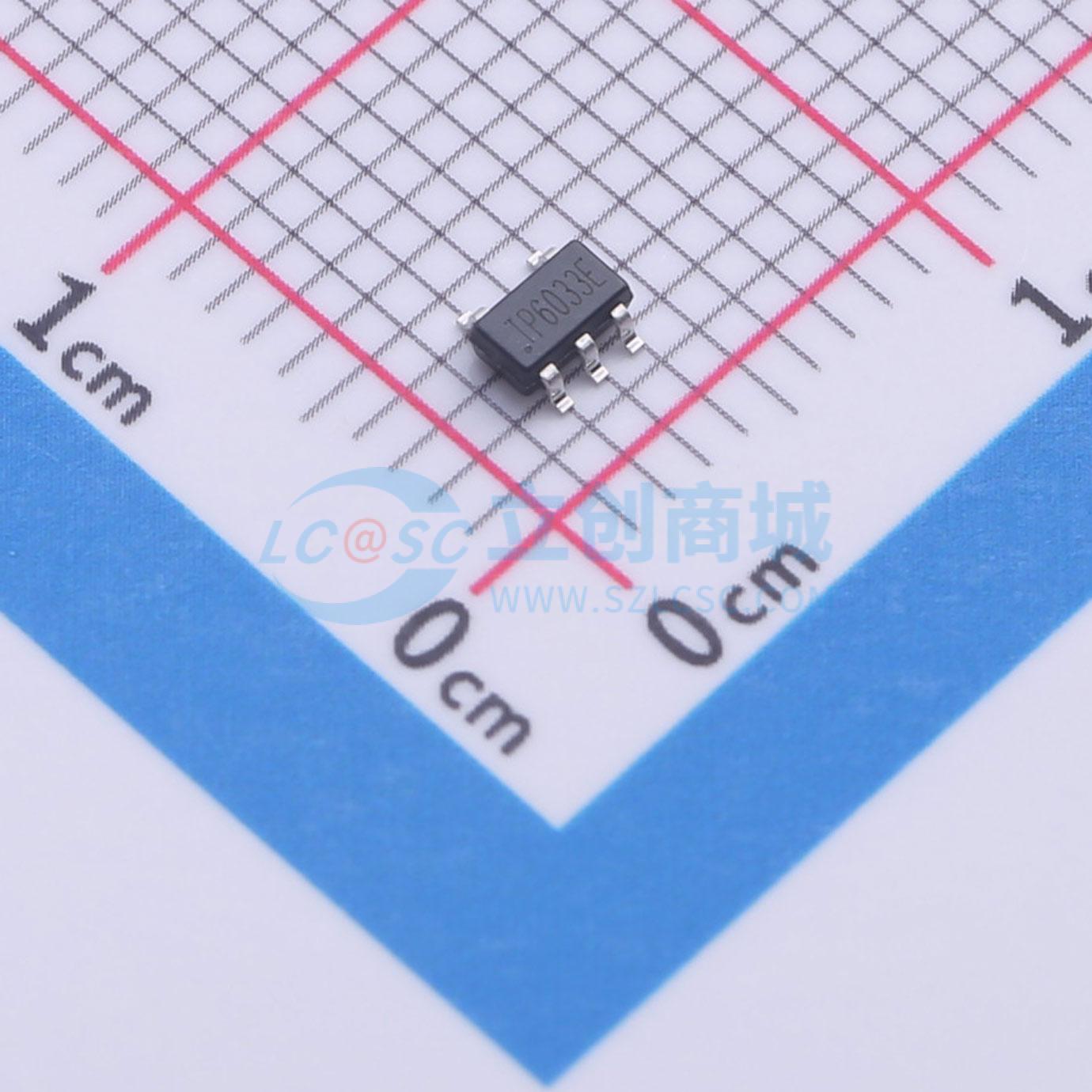

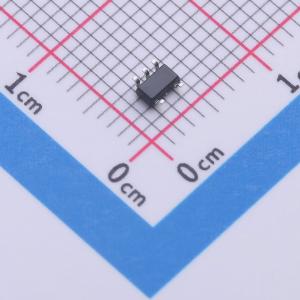

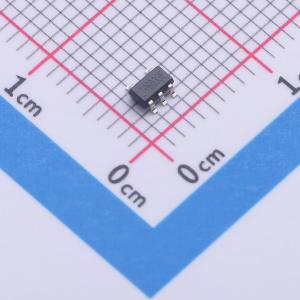

温馨提醒：图片仅供参考，商品以实物为准
TP6033ELX
MOS管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP6033ELX是一款高性价比、低电压的单PMOSFET负载开关，专为自供电和总线供电的通用串行总线（USB）应用而优化。该开关的输入电压范围为2.5V至5.5V，非常适合3V和5V系统。该开关的低导通电阻RDS(ON)为60mΩ，满足USB压降要求
- 品牌名称
- 晶扬电子
- 商品型号
- TP6033ELX
- 商品编号
- C5364042
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 2.4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 导通电阻 | 60mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP) |
商品概述
TP6033ELX是一款高性价比、低电压的单PMOSFET负载开关，针对自供电和总线供电的通用串行总线（USB）应用进行了优化。该开关的输入电压范围为2.5V至5.5V，非常适合3V和5V系统。开关的低RDS(ON)为60mΩ，满足USB压降要求。内置P沟道MOSFET，具备真正的关断功能，可在开关断电时消除开关两端的任何反向电流。当输出电压高于输入电压时，内部输出反压比较器会关闭电源开关。 TP6033ELX可通过外部电阻将电流限制阈值设置在400mA至2.4A之间。
商品特性
- 集成60mΩ功率MOSFET
- 可调电流限制，400mA至2.4A
- 低电源电流
- 开关导通状态下典型值为30μA
- 开关关断状态下典型值为1μA
- 宽输入电压范围：2.5V至5.5V
- 快速瞬态响应：8μs
- 典型上升时间为0.1ms
- 反向电流阻断
- 热关断保护
- 热插拔应用（软启动）
- SOT-23-5封装
应用领域
- USB总线/自供电集线器
- 电池充电电路
- 个人通信设备
- 笔记本电脑
