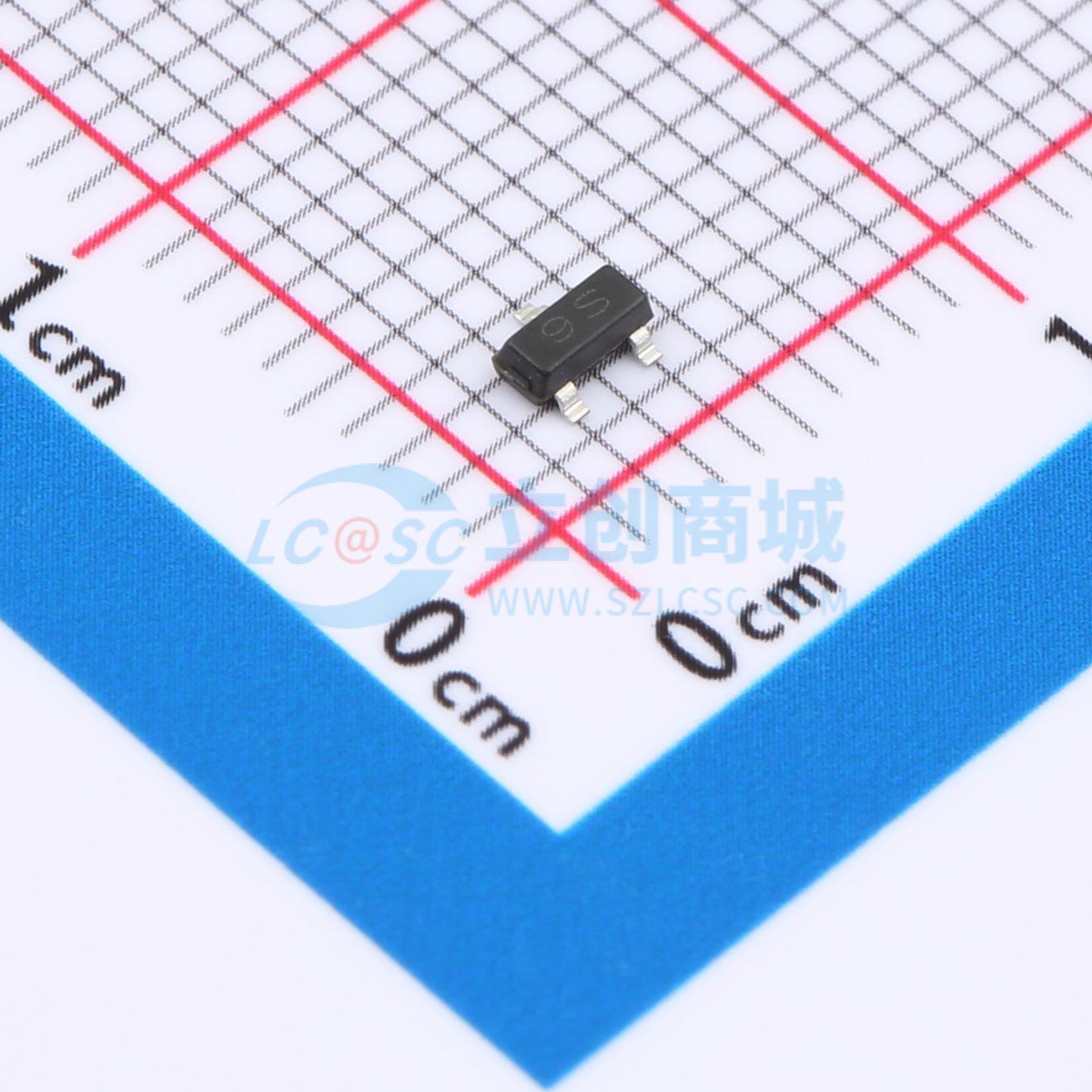

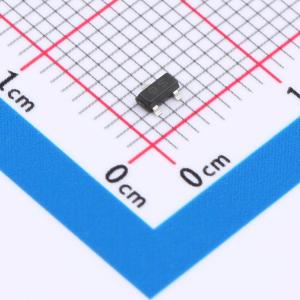

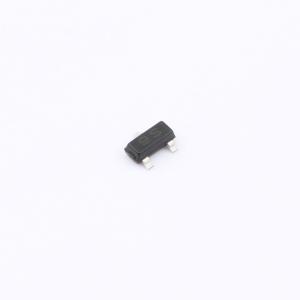

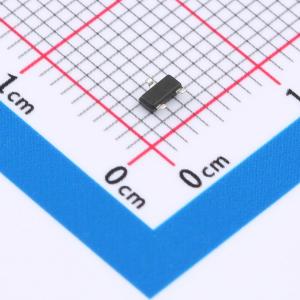

JY809ES3-SX
IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JY809微处理器监控电路可用于监控微处理器和数字系统中的电源。在电源上电、掉电和欠压状况下，它会向微处理器提供复位信号。JY809的功能是监控VCC电源电压，只要该电压降至工厂预设的复位阈值以下，就会发出复位信号
- 品牌名称
- 晶扬电子
- 商品型号
- JY809ES3-SX
- 商品编号
- C5364058
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.93V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 250ms | |
| 工作温度 | -40℃~+105℃ |
商品概述
JY809微处理器监控电路可用于监测微处理器和数字系统中的电源。在电源上电、掉电和欠压情况下，它会向微处理器提供复位信号。 JY809的功能是监测VCC电源电压，当该电压降至工厂预设的复位阈值以下时，会发出复位信号。在VCC升至阈值以上后，复位信号将保持250ms。JY809具有低电平有效的RESET输出。 JY809的典型电源电流仅为2μA，非常适合用于便携式设备。它采用3引脚SOT23封装。
商品特性
- 精确监测2.7V、3.0V、3.3V和5.0V电源
- 上电复位脉冲宽度最小140ms，典型值250ms，具有低电平有效的RESET输出
- 保证VCC为1.1V时RESET输出有效
- 低电源电流，典型值2μA
- 采用小型SOT23封装
- 无需外部元件
- 在-40°C至+105°C的全温度范围内有明确规格
应用领域
- 微处理器系统
- 计算机
- 无铅控制器
- 智能仪器
- 便携式/电池供电设备
- 汽车
