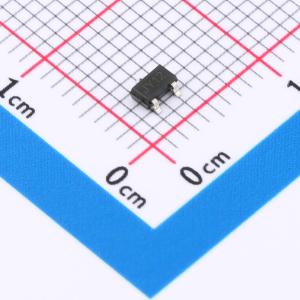

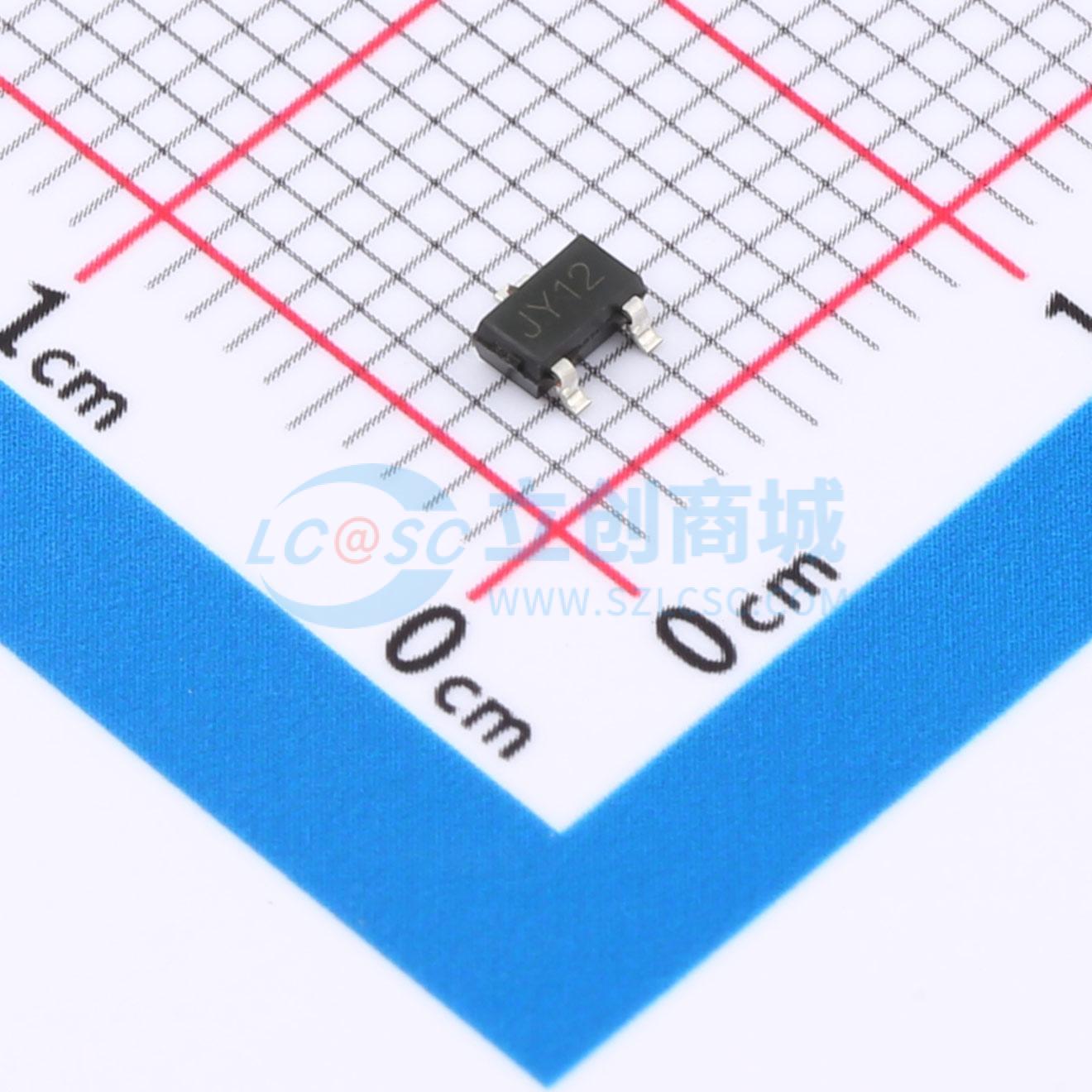

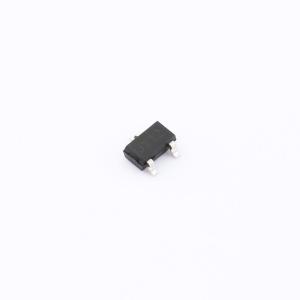

温馨提醒：图片仅供参考，商品以实物为准

JY1107-1.2X

LDO 稳压器电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: JY1107是一个正向低压降稳压器，在700mA电流下压降为1V。JY1107有固定和可调两个版本可用，输出电压可以是：1.2V，1.5V，1.8V，2.5V，2.85V，3.0V，3.3V，和5.0V。片内过热切断电路提供了过载和过热保护，以防环境温度造成过高的结温。
品牌名称: 晶扬电子
商品型号: JY1107-1.2X
商品编号: C5364061
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

JY1107是一个正向低压降稳压器，在700mA电流下压降为1V。JY1107有固定和可调两个版本可用，输出电压可以是：1.2V，1.5V，1.8V，2.5V，2.85V，3.0V，3.3V，和5.0V。片内过热切断电路提供了过载和过热保护，以防环境温度造成过高的结温。为了确保JY1107的稳定性，对可调电压版本，输出需要连接一个至少22μF的钽电容。对于固定电压版本，可采用更小的电容，具体可以根据实际应用确定。通常，线性调整器的稳定性随着输出电流增加而降低。

商品特性

固定输出电压为1.2V、1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V和可调版本，具有1%的精度，固定输出电压为1.2V的精度为2%
低漏失电压：700mA输出电流时仅为1V
限流功能
过热切断
温度范围：-40℃~125℃

应用领域

膝上型电脑，掌上电脑和笔记本电脑
电池充电器
SCSI-II主动终端
移动电话
无绳电话
电池供电系统
便携式设备
SMPS波斯特稳压器

数据手册PDF

放大查看下载PDF

优惠活动

5折

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	1.2V
	输出电流	700mA
	电源纹波抑制比(PSRR)	75dB@(120Hz)

	属性	参数值
	静态电流(Iq)	5mA
	噪声	0.003%Vout
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
