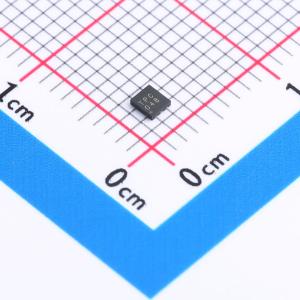

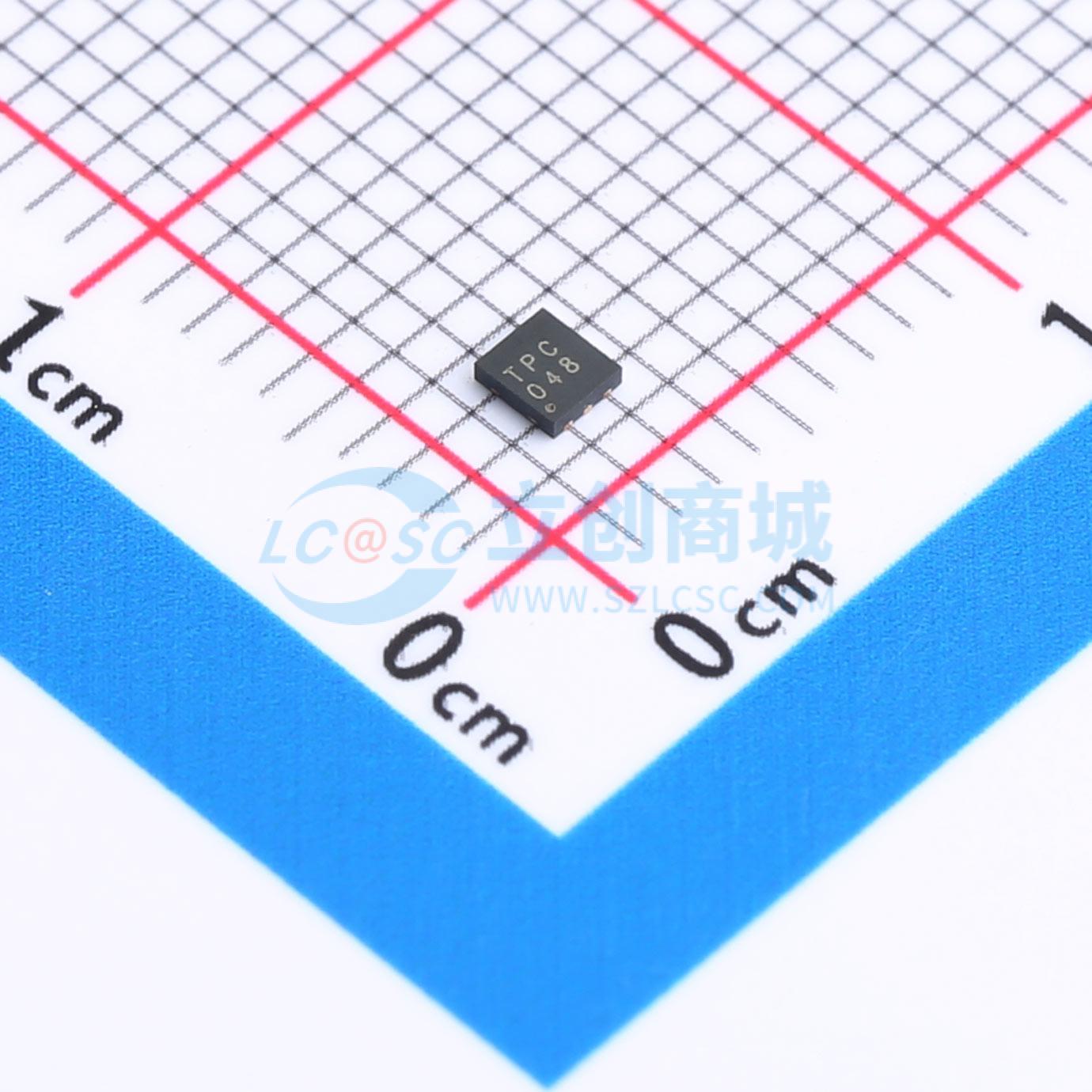

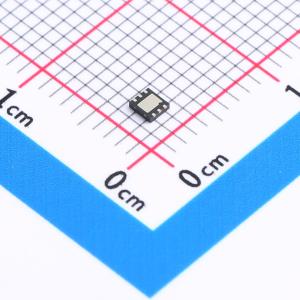

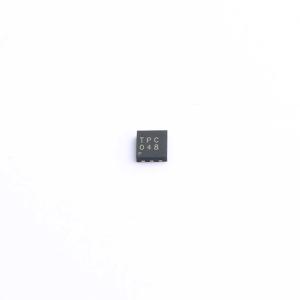

温馨提醒：图片仅供参考，商品以实物为准
TP6001CX
MOS管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP600X是一款低压单P沟道MOSFET高端功率开关，针对自供电和总线供电的通用串行总线（USB）应用进行了优化。TP600X配备了电荷泵电路，用于驱动内部MOSFET开关；该开关的低导通电阻RDS(ON)为80mΩ，满足USB压降要求；还有一个标志输出，可向本地USB控制器指示故障状态。其他特性包括：软启动功能，用于限制插拔时的浪涌电流；热关断功能，防止大电流负载导致开关出现灾难性故障；欠压锁定（UVLO）功能，确保在没有有效输入电压时，器件保持关断状态
- 品牌名称
- 晶扬电子
- 商品型号
- TP6001CX
- 商品编号
- C5364044
- 商品封装
- DFN2018-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 600mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.4V~5.5V | |
| 导通电阻 | 100mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
TP600X 是一种低压单P沟道MOSFET高侧电源开关，针对自供电和总线供电的通用串行总线(USB)应用进行了优化。TP600X 配备了电荷泵电路来驱动内部MOSFET开关；该开关的低RDS(ON)为80mΩ，满足USB电压降要求；并且提供了一个标志输出，用于向本地USB控制器指示故障情况。
其他特性包括软启动以限制插拔时的浪涌电流，热关断以防止大电流负载导致开关灾难性故障，欠压锁定(UVLO)以确保在没有有效输入电压时设备保持关闭状态，以及更低的静态电流20uA，使得该设备非常适合便携式电池供电设备。
TP600XA 采用SOT-23-5L封装，所需板空间最小，组件体积最小。
商品特性
- 宽输入电压范围：2.4V 至 5.5V
- 符合 USB 规范
- 典型 Rps(ON) 80mΩ
- 典型欠压锁定 (UVLO) 1.9V
- 低电源电流：开关开启状态下典型值 20μA，开关关闭状态下典型值 1μA
- 限流保护
- 过热关断保护
- 输出可以在关闭状态下高于输入电压
应用领域
- USB 总线/自供电集线器
- USB 外设
- ACPI 电源分配
- PC 卡热插拔
- 笔记本电脑, 主板PC
- 电池供电设备
- 热插拔电源供应
- 充电电路
