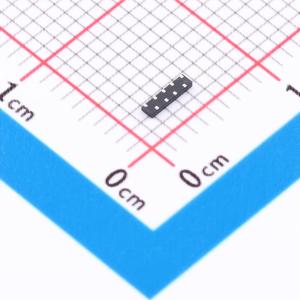

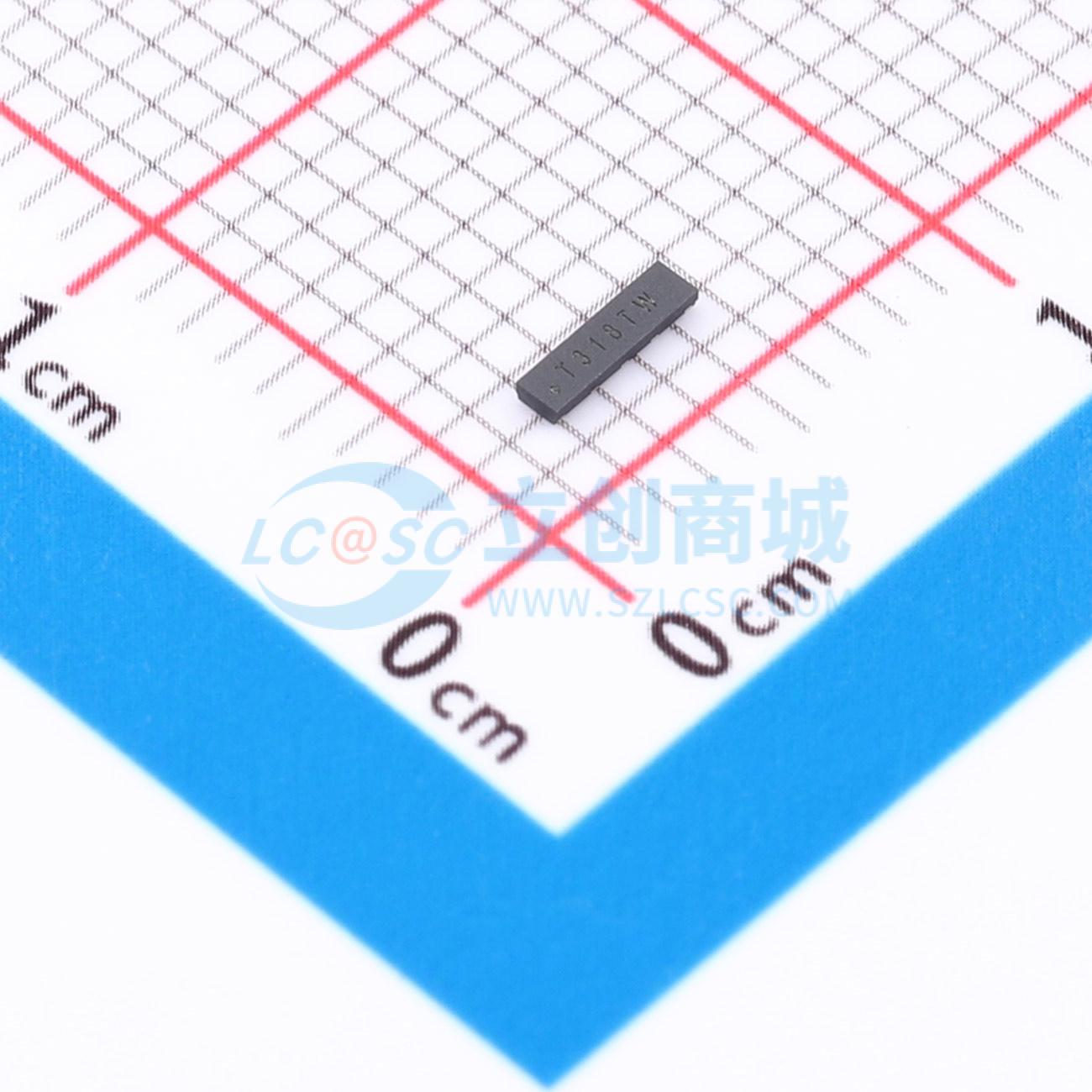

TT0318TWX

TVS 3.3V截止峰值浪涌电流：6A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TT0318TWX是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。其典型电容仅为0.55pF，用于保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC61000-4-2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC61000-4-5（雷击）（6A，8/20μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。
品牌名称: 晶扬电子
商品型号: TT0318TWX
商品编号: C5364035
商品封装: DFN3810-9L
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

TT0318TWX是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。其典型电容仅为0.55pF，用于保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC61000 - 4 - 5（雷击）（6A，8/20μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。

商品特性

为高速数据线提供瞬态保护：IEC61000 - 4 - 2（ESD）±15kV（空气放电）、±15kV（接触放电）
IEC61000 - 4 - 5（雷击）6.0A（8/20μs）
为8个高速I/O通道提供ESD保护
保护四条I/O线路
低电容：0.55pF（典型值）（I/O - 地）
低泄漏电流：在VRWM下最大为0.01μA
低钳位电压

应用领域

便携式应用
通信系统
计算机及外设
高速数据线：
- USB 2.0/3.0/3.1（Gen 1）
- HDMI 1.4/2.0
- eSATA
- DisplayPort

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	3.7V
	峰值脉冲电流(Ipp)	6A@8/20us
	击穿电压	6.2V

	属性	参数值
	反向电流(Ir)	10nA
	通道数	四路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.55pF
