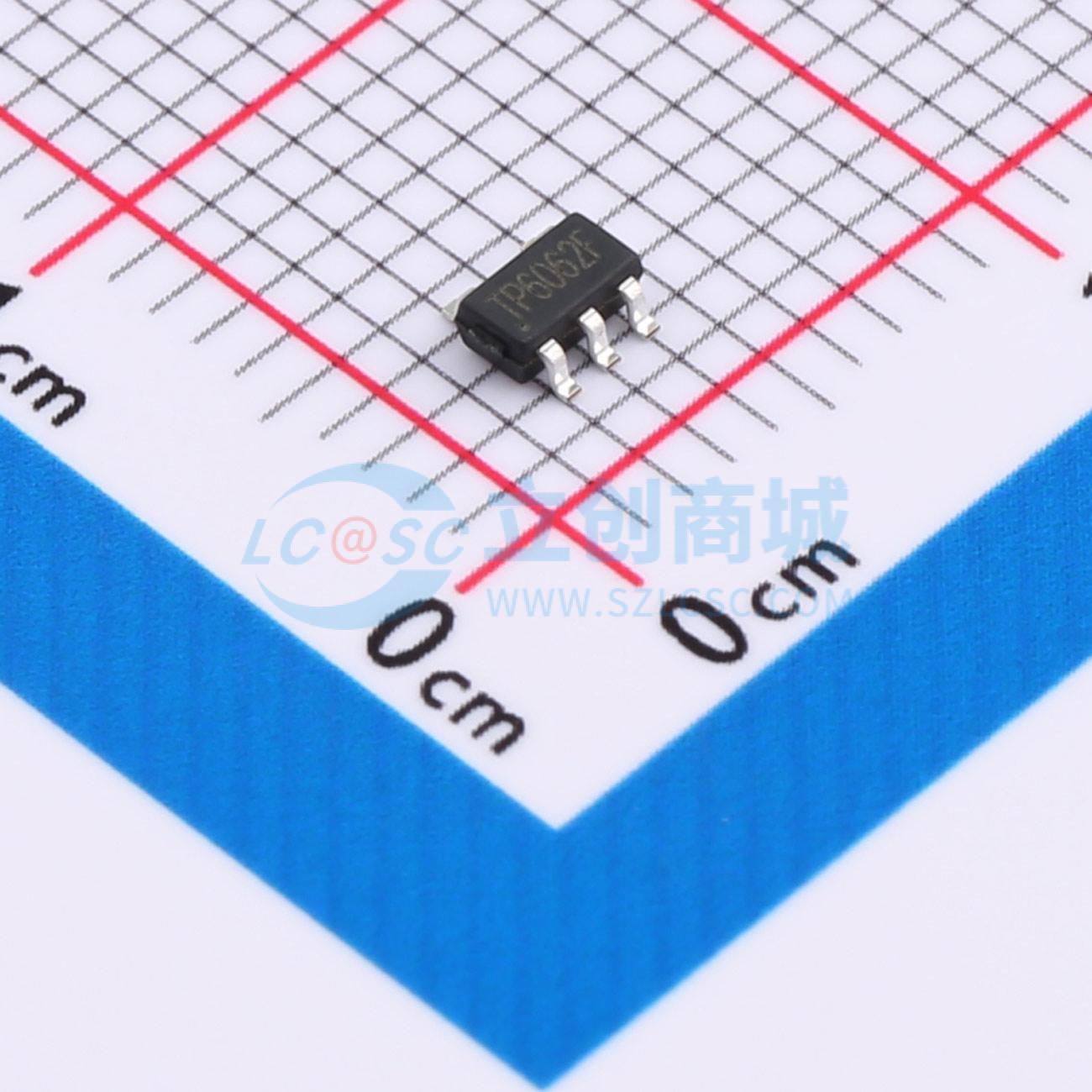

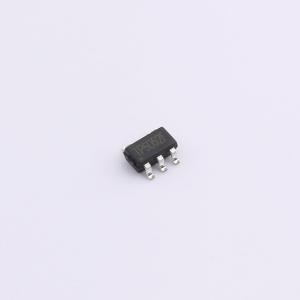

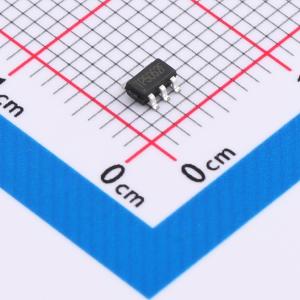

温馨提醒：图片仅供参考，商品以实物为准

TP6062FX

MOS管

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TP6062FX是一款低压单P沟道MOSFET高端电源开关，专为自供电和总线供电的通用串行总线（USB）应用而优化。该开关的输入电压范围为2.5V至5V。
品牌名称: 晶扬电子
商品型号: TP6062FX
商品编号: C5364041
商品封装: SOT23-5
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

TP6062FX是一款低压单P沟道MOSFET高端电源开关，针对自供电和总线供电的通用串行总线（USB）应用进行了优化。该开关的输入电压范围为2.5V至5.5V，非常适合3V和5V系统。该开关的低导通电阻RDS(ON)为80mΩ，满足USB电压降要求。内置P沟道MOSFET具备真正的关断功能，可在开关断电时消除开关两端的任何反向电流。当输出电压高于输入电压时，内部输出反压比较器会关闭电源开关。FLG是一个漏极开路输出，用于报告过流或过温事件。此外，FLG还具有典型的2.5ms消抖超时时间，并能报告输出反压情况。

商品特性

集成80mΩ功率MOSFET
低电源电流
开关导通状态下典型值为30μA
开关关断状态下典型值为0.1μA
宽输入电压范围：2.5V至5.5V
反向电流阻断
消抖漏极开路过流标志输出（FLG）
连续负载电流热关断保护
热插拔应用（软启动）
输出放电功能
TP6062FX：自动输出放电功能
SOT23 - 5封装

应用领域

USB总线/自供电集线器
电池充电电路
个人通信设备
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1.5A

	属性	参数值
	工作电压	2.5V~5.5V
	导通电阻	80mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过流保护(OCP)
