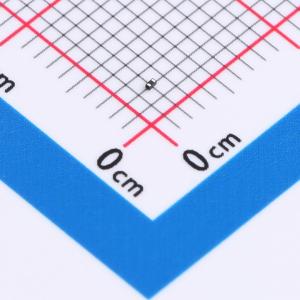

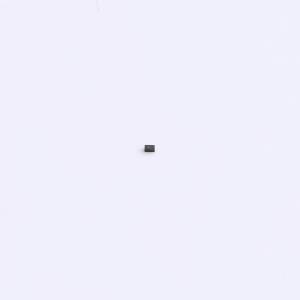

温馨提醒：图片仅供参考，商品以实物为准

TT0421SAX

双向ESD 3.3V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TT0421SAX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.15pF，旨在保护对寄生参数敏感的系统免受过电压和过电流瞬态事件的影响。TT0421SAX采用符合RoHS标准且无卤的0.6mm x 0.3mm x 0.3mm DFN0603-2L封装。
品牌名称: 晶扬电子
商品型号: TT0421SAX
商品编号: C5364033
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

TT0421SAX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.15pF，旨在保护对寄生参数敏感的系统免受过电压和过电流瞬态事件的影响。 TT0421SAX采用符合RoHS标准且无卤的0.6mm x 0.3mm x 0.3mm DFN0603-2L封装。

商品特性

为高速数据线提供瞬态保护：IEC61000-4-2（ESD） ±10kV（空气放电） ±10kV（接触放电）；IEC61000-4-5（雷击） 3.0A（8/20µs）
小封装节省电路板空间
保护一条I/O线（双向）
低电容：0V时为0.15pF（典型值）（I/O - I/O）
低漏电流：在VRWM下最大为0.1µA
低钳位电压
每个I/O引脚可承受超过1000次±10kV接触放电的ESD冲击

应用领域

便携式应用
通信系统
计算机及外设
高速数据线：
- USB 2.0/3.0/3.1
- HDMI 1.4/2.0

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 10 个)

个

起订量：10 个10000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	4.5V
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.15pF
