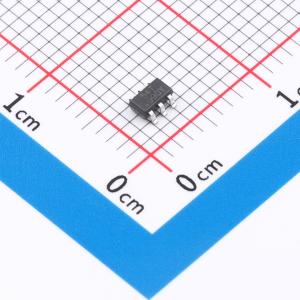

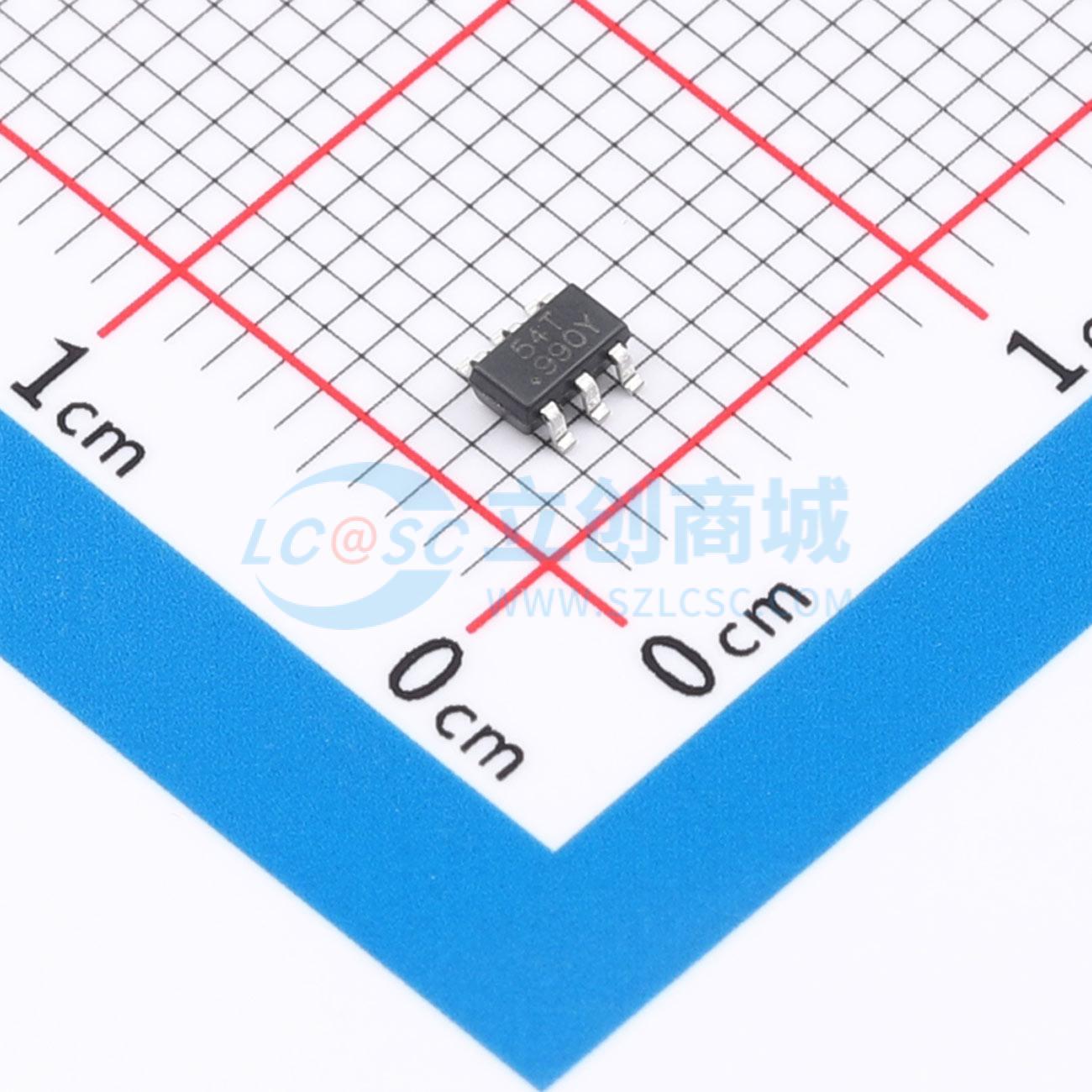

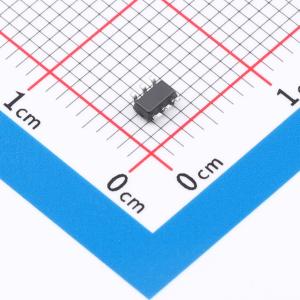

TT0534TLX

TVS 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TT0534TLX是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0534TLX典型电容仅为0.5 pF，旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）X级（±25kV空气放电、±17kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TT0534TLX采用小型SOT23 - 6L封装。TT0534TLX器件可保护四条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性使TT0534TLX非常适合高速数据端口和高频线路（如HDMI和DVI）应用。TT0534TLX的低钳位电压可确保受保护IC承受的应力最小。
品牌名称: 晶扬电子
商品型号: TT0534TLX
商品编号: C5364025
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

TT0534TLX是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0534TLX典型电容仅为0.5 pF，旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）X级（±25kV空气放电、±17kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TT0534TLX采用小型SOT23 - 6L封装。TT0534TLX器件可保护四条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性使TT0534TLX非常适合高速数据端口和高频线路（如HDMI和DVI）应用。TT0534TLX的低钳位电压可确保受保护IC承受的应力最小。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±25kV（空气放电）、±17kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
小型封装（2.9mm×2.8mm×1.4mm）
保护四条数据线
低电容：典型值0.5pF（I/O - GND）
低漏电流：在VRWM下典型值为0.1μA
低钳位电压
每个I/O引脚可承受超过1000次±8kV接触放电的ESD冲击
环保产品
符合RoHS标准

应用领域

串行ATA
PCI Express
台式机、服务器和笔记本电脑
MDDI端口
USB 2.0/3.0电源和数据线保护
显示端口
高清晰度多媒体接口（HDMI）
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

优惠活动

5折

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	击穿电压	8V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.5pF
