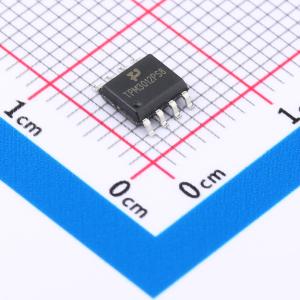

温馨提醒：图片仅供参考，商品以实物为准
TPM3012PS8-5
1个P沟道 耐压:30V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS =-30V, ID =-12A。 RDS(ON)(Typ.) 9.5mΩ @ VGS =-10V。 RDS(ON)(Typ.) 14mΩ @ VGS =-4.5V。应用：PWM应用。 负载开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM3012PS8-5
- 商品编号
- C5350827
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 14mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 3W | |
| 栅极电荷量(Qg) | 25nC@10V | |
| 输入电容(Ciss) | 1.2nF@15V | |
| 反向传输电容(Crss) | 150pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS = -30V，ID = -12A
- 当VGS = -10V时，RDS(ON)（典型值）为9.5mΩ
- 当VGS = -4.5V时，RDS(ON)（典型值）为14mΩ
应用领域
- PWM应用
- 负载开关
- 电源管理
