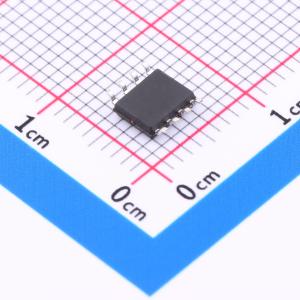

温馨提醒：图片仅供参考，商品以实物为准
IRF7907TRPBF
耐压:30V 电流:8.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON) ≤ 16 mΩ @ VGS = 10V。 RDS(ON) ≤ 20 mΩ @ VGS = 4.5V。 超高密度单元设计，实现极低的RDS(ON)。 出色的导通电阻和最大直流电流能力。应用：笔记本电源管理。 便携式设备
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- IRF7907TRPBF
- 商品编号
- C5350832
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 8.3A | |
| 导通电阻(RDS(on)) | 20mΩ@4.5V,8A | |
| 耗散功率(Pd) | 1.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 9.5nC | |
| 输入电容(Ciss) | 841pF@25V | |
| 反向传输电容(Crss) | 71pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS = -30V，ID = -12A
- 当VGS = -10V时，RDS(ON)（典型值）为9.5 mΩ
- 当VGS = -4.5V时，RDS(ON)（典型值）为14 mΩ
应用领域
- PWM应用
- 负载开关
- 电源管理
