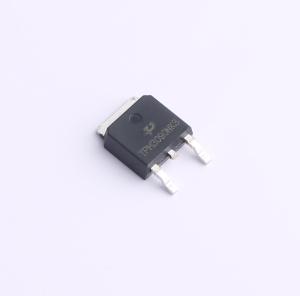

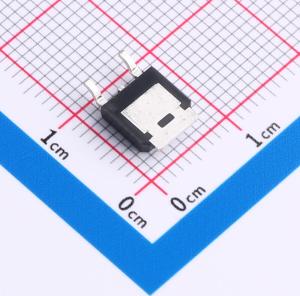

TPM3090NK3
耐压:30V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM3090NK3
- 商品编号
- C5350849
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 3.88mΩ@10V,10A | |
| 耗散功率(Pd) | 181W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 103nC@30V | |
| 输入电容(Ciss) | 5.672nF@20V | |
| 反向传输电容(Crss) | 352pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 在VGS = 10V时，RDS(ON) ≤ 35mΩ
- 在VGS = 4.5V时，RDS(ON) ≤ 45mΩ
- 超高密度单元设计，实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流承载能力
应用领域
- 笔记本电脑电源管理
- 便携式设备
- 电池供电系统
- DC/DC转换器
- 负载开关
- 数码相机
- LCD显示器逆变器
