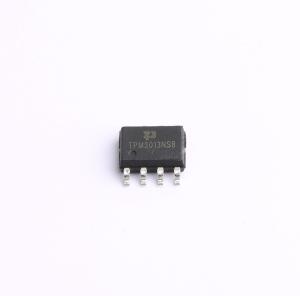

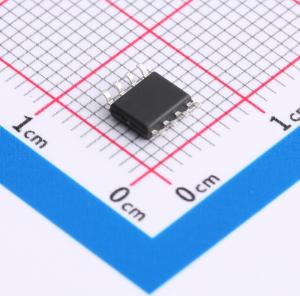

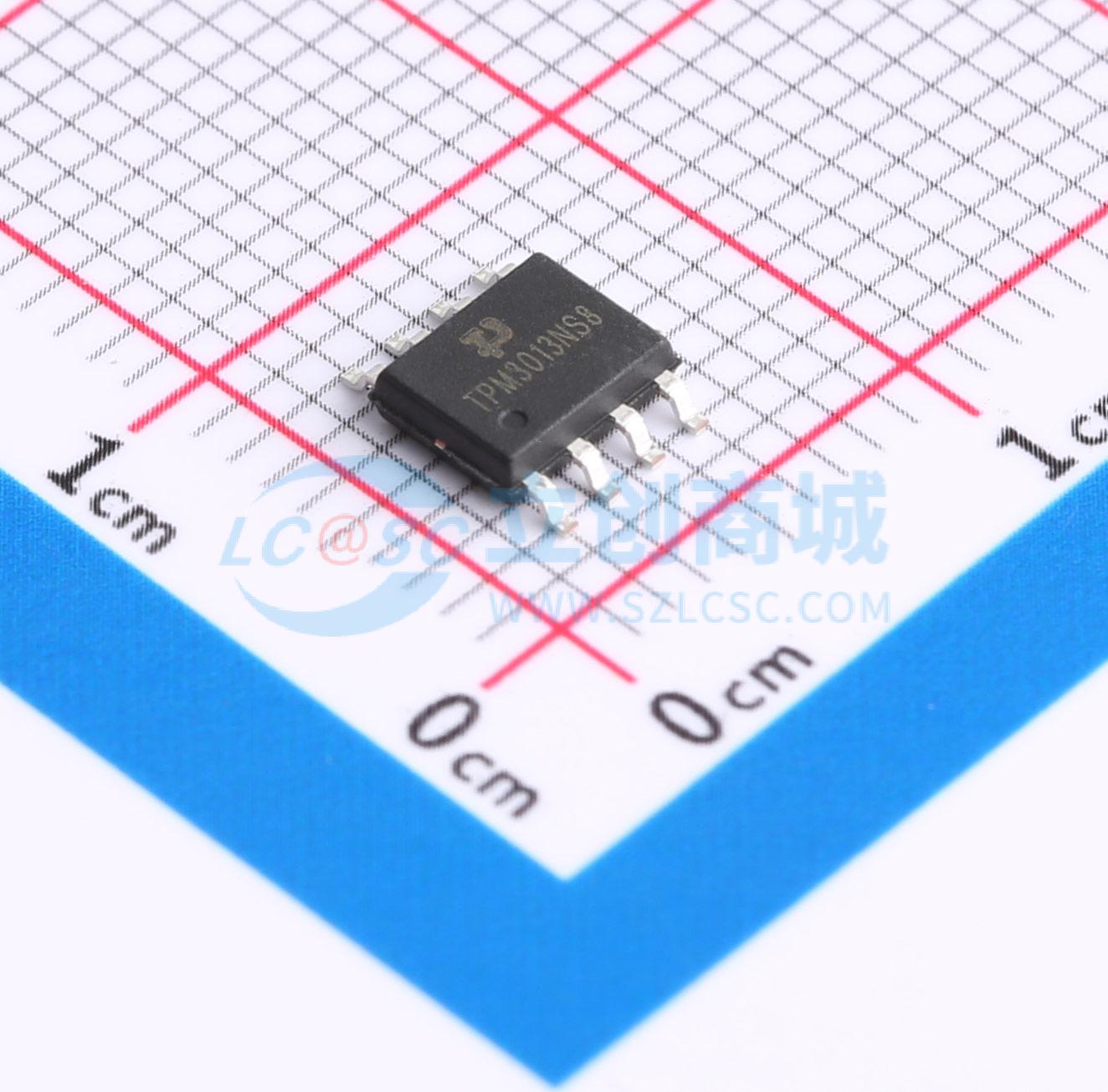

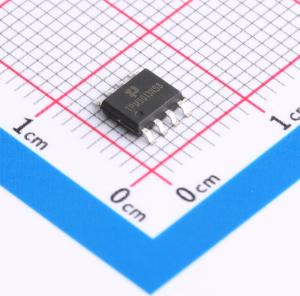

TPM3013NS8-4
耐压:30V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = 30V，ID = 13A。 RDS(ON) < 12mΩ @ VGS = 10V。 RDS(ON) < 16mΩ @ VGS = 4.5V。应用：电池保护。 负载开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM3013NS8-4
- 商品编号
- C5350866
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.552克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 12mΩ@10V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 13nC@15V | |
| 输入电容(Ciss) | 1.55nF@15V | |
| 反向传输电容(Crss) | 180pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 300pF |
商品特性
- VDS = 30V，ID = 12A
- 当VGS = 10V时，RDS(ON) < 12mΩ
- 当VGS = 4.5V时，RDS(ON) < 16mΩ
应用领域
- 电池保护
- 负载开关
