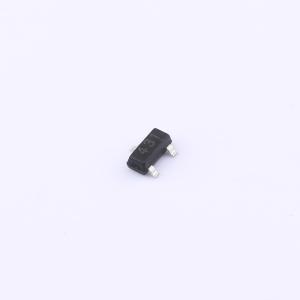

TL431G
50ppm/℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：输出电压可调节至 36V。 低动态输出阻抗，典型值为 0.2Ω。 捕获电流能力为 1 至 100mA。 低输出噪声电压。 快速导通响应。 在全温度工作范围内具有有效的温度补偿。 全温度范围内等效温度系数的典型值为 50ppm/°C
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TL431G
- 商品编号
- C5350872
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | - | |
| 输出电压 | 2.495V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±1% | |
| 温度系数 | 50ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 450uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 温度补偿控制 |
商品特性
- 输出电压可调节至36V。
- 动态输出阻抗低，典型值为0.2Ω。
- 陷波电流能力为1至100mA。
- 输出噪声电压低。
- 导通响应速度快。
- 在全温度工作范围内具备有效的温度补偿。
- 全温度范围内等效温度系数的典型值为50ppm/°C。
