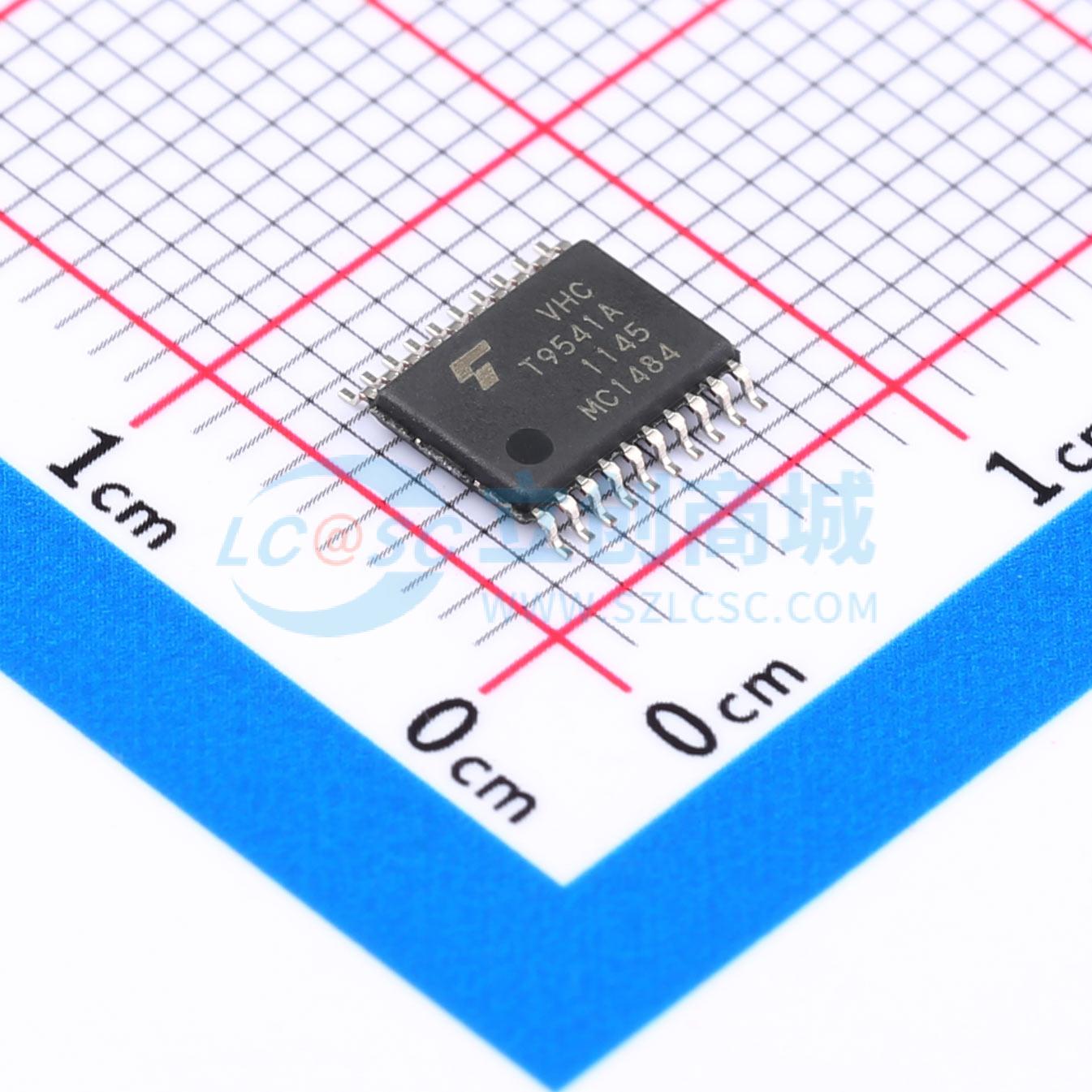

温馨提醒：图片仅供参考，商品以实物为准
74VHCT9541AFT
74VHCT9541AFT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 八进制通用施密特缓冲器，具有三态输出。采用硅栅CMOS技术制造，结合了CMOS的低功耗和肖特基TTL的速度。输入电压与TTL输出电压兼容，可作为3.3V至5V系统的电平转换器。输出可通过在使能（G(overline)）输入上施加逻辑高电平置于高阻抗状态。CONT输入决定数据的逻辑反转，逻辑低电平使器件配置为反相器，逻辑高电平使其配置为缓冲器。所有输入在正向和负向阈值之间具有滞后，能够对缓慢变化的输入信号进行整形，并提供改进的抗噪能力。输入保护和输出电路确保在不考虑电源电压的情况下，0至5.5V可施加到输入和输出引脚，防止因电源和输入/输出电压不匹配（如电池备份等）导致的器件损坏。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74VHCT9541AFT
- 商品编号
- C5346744
- 商品封装
- TSSOP-20B
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 工作电压 | 4.5V~5.5V | |
| 传播延迟(tpd) | 1ns | |
| 系列 | 74VHCT系列 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 10pF | |
| 工作温度 | -40℃~+125℃ |
