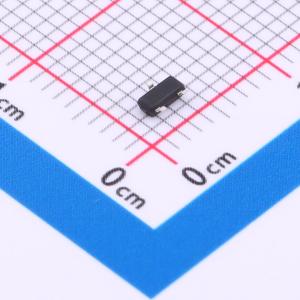

温馨提醒：图片仅供参考，商品以实物为准
IRLML2246TR(UMW)
耐压:20V 电流:2.6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术，可提供具有低栅极电荷的出色导通电阻。该器件适用于用作负载开关或在PWM应用中使用。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- IRLML2246TR(UMW)
- 商品编号
- C5340727
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.6A | |
| 导通电阻(RDS(on)) | 90mΩ@4.5V；157mΩ@2.5V | |
| 耗散功率(Pd) | 1.3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.1V | |
| 栅极电荷量(Qg) | 2.9nC | |
| 输入电容(Ciss) | 220pF | |
| 反向传输电容(Crss) | 48pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 70pF |
商品概述
IRLML2246TR采用先进的沟槽技术，提供优异的RDS(on)和低栅极电荷。该器件适合用作负载开关或应用于PWM场合。
商品特性
- VDS = -20V
- ID = -2.6A
- RDS(ON) < 135mΩ (VGS = -4.5V)
- RDS(ON) < 160mΩ (VGS = -2.5V)
