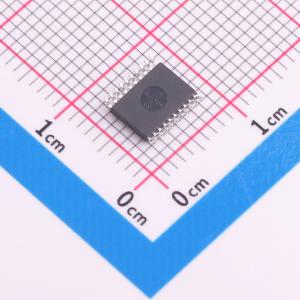

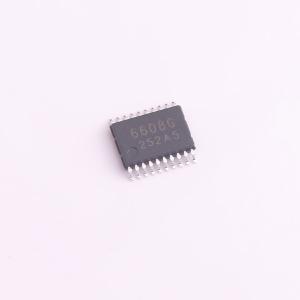

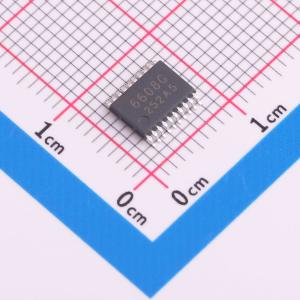

TB6608FNG(C80EL,HZ
步进电机驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款PWM恒流型步进电机驱动IC，专为步进电机的正弦输入微步控制而设计。可用于需要2相、1-2相、W1-2相和2W1-2相励磁模式的应用中，仅使用时钟信号就能实现两相双极步进电机的正反转驱动。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB6608FNG(C80EL,HZ
- 商品编号
- C5340737
- 商品封装
- SSOP-20
- 包装方式
- 编带
- 商品毛重
- 6.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.7V~5.5V | |
| 电机驱动电压(Vm) | 2.5V~13.5V | |
| 输出电流 | 600mA | |
| H桥数量 | - | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | - | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 1.5Ω | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 死区/直通保护；过温保护；欠压锁定 |
商品概述
TB6608FNG是一款PWM恒流型步进电机驱动IC，专为步进电机的正弦输入微步控制而设计。该IC可用于需要2相、1 - 2相、W1 - 2相和2W1 - 2相励磁模式的应用。仅使用时钟信号，TB6608FNG就能实现2相双极步进电机的正反转驱动。
商品特性
- 电机电源电压：VM = 15V（最大值）
- 控制电源电压：VCC = 2.7至6V
- 输出电流：Iout ≤ 0.8A（最大值）
- 输出导通电阻：Ron = 1.5Ω（上下之和@VM = 5V）
- 解码器，可通过时钟信号实现微步控制
- 可选的相励磁模式（2相、1 - 2相、W1 - 2相和2W1 - 2相）
- 输入内部下拉电阻：200kΩ（典型值）
- 输出监控引脚（MO）
- 热关断（TSD）和欠压锁定（UVLO）电路
- 小型表面贴装封装（SSOP20：引脚间距0.05mm）
- 重量：0.09g（典型值）
- 本产品采用MOS结构，对静电放电敏感。处理本产品时，应使用接地带、导电垫和离子发生器，确保环境具有防静电保护。同时，要保证环境温度和相对湿度维持在合理水平。
- 请勿错误插入或反向插入器件，否则可能导致器件损坏、故障和/或性能下降。
应用领域
- 步进电机驱动
