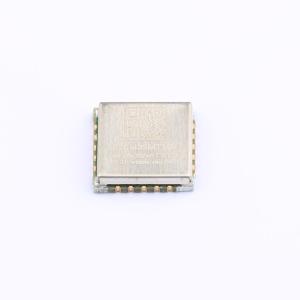

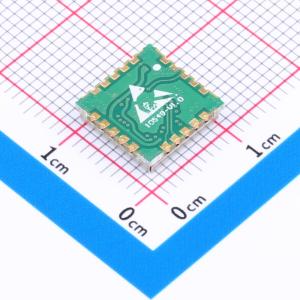

E70-433MT14S
亿佰特工业CC1310芯片433M无线射频收发模块双核ARM二次开发
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 无线模块 亿佰特工业CC1310芯片433M无线射频收发模块双核ARM二次开发
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E70-433MT14S
- 商品编号
- C5333979
- 商品封装
- SMD,10x10mm
- 包装方式
- 编带
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 433MHz | |
| 调制方式 | GFSK | |
| 发射功率 | 14dBm | |
| 接口类型 | UART |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.2V~3.8V | |
| 接收电流 | 9mA | |
| 发送电流 | 32mA | |
| 通讯距离 | 1.5km | |
| 接收灵敏度 | -108dBm | |
| 工作温度 | -20℃~+85℃ |
商品概述
E70-433T 系列是无线串口模块（UART），可工作在431 - 446.5 MHz 频段（默认433MHz），GFSK 调制方式，TTL 电平输出，3.3V 的IO 口电压；采用24MHz 工业级晶振，保证其工业性和稳定性。 模块具有数据加密和压缩功，模块在空中传输的数据，具有随机性，通过严密的加解密算法，使得数据截获失去意义。而数据压缩功能有概率减小传输时间，减小受干扰的概率，提高可靠性和传输效率。 出厂已内置低功耗多功能无线串口程序，用户亦可以根据需要进行二次开发。
商品特性
- 支持高速连续传输，收发不限数据包长度
- 支持数据不断帧不分包，完美支持ModBus 协议
- 支持自定义分包设定，提高通信效率
- 支持定点传输/广播传输/信道监听
- 支持RSSI 信号强度读取
- 支持空中唤醒，即低功耗功能，适用于电池供电方案
- 基于CC1310 芯片开发，内置双核ARM
- 超小体积设计
- 采用24MHz 温补晶振，工业级标准设计
- 超低接收电流，仅8mA 左右
- E70-433T30S 最大发射功率为30dBm，其他三款为25mW，软件多级可调
- 理想条件下，通信距离可达1.5km
- E70-433T30S 内置PA + LNA，发射功率1W，通信距离可达6km
- 支持全球免许可ISM 433MHz 频段
- 支持2.5k ~ 168kbps 的空中传输速率
- 支持2.2 ~ 3.8V 供电，大于3.3V 供电均可保证最佳性能
- E70-433T30S 支持2.6 ~ 5.5V 供电，大于5V 供电均可保证最佳性能
- 双天线可选（IPEX/邮票孔），便于用户二次开发，利于集成
应用领域
- 家庭安防报警及远程无钥匙进入
- 智能家居以及工业传感器等
- 无线报警安全系统
- 楼宇自动化解决方案
- 无线工业级遥控器
- 医疗保健产品
- 高级抄表架构(AMI)
- 汽车行业应用
