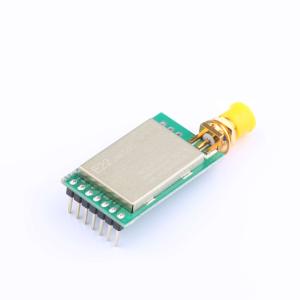

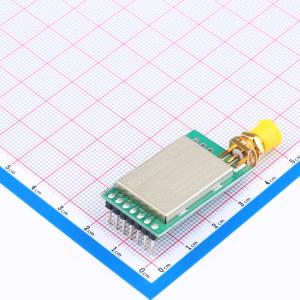

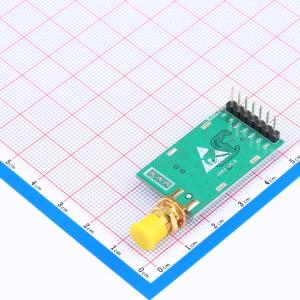

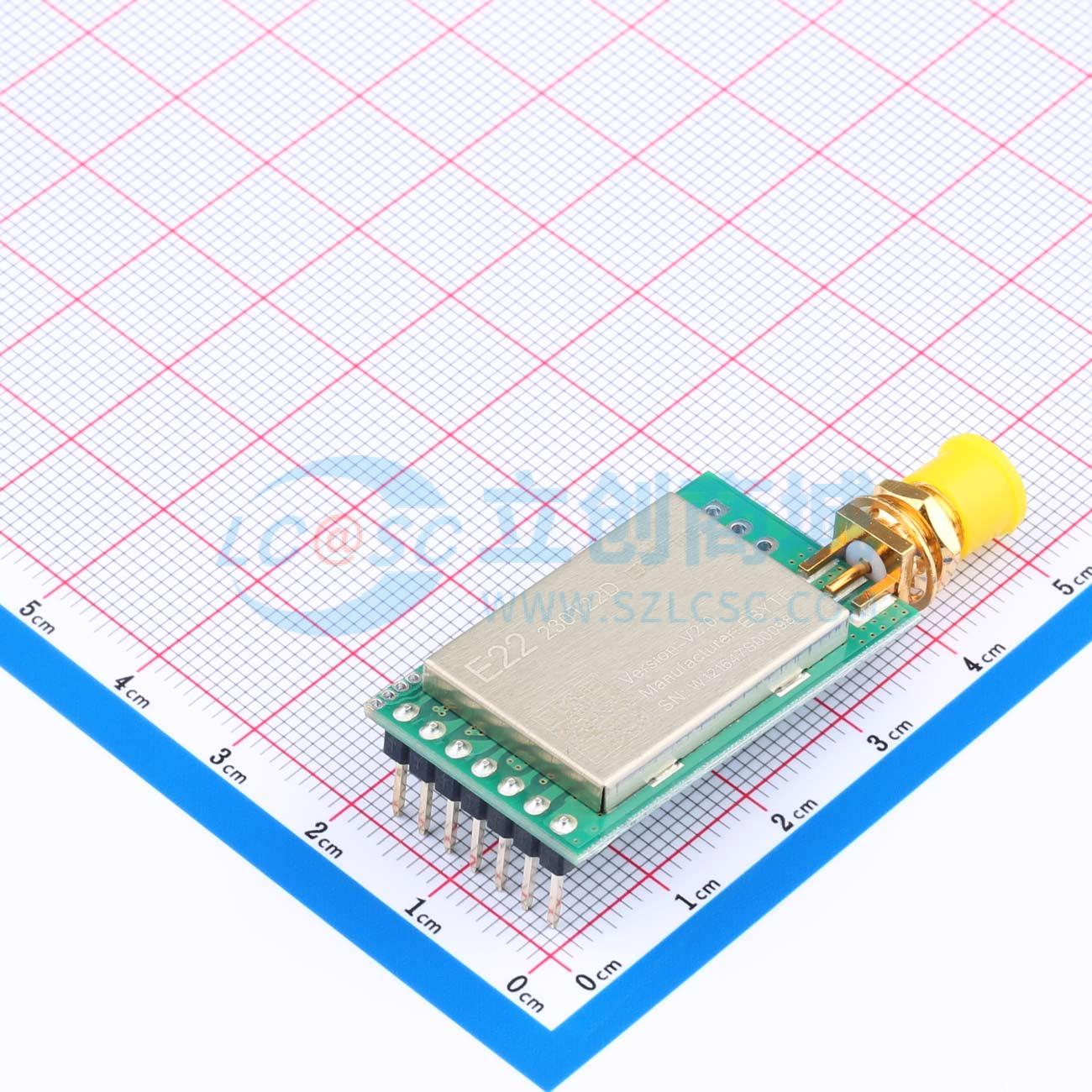

温馨提醒：图片仅供参考，商品以实物为准
E22-230T22D
SX1262/SX1268串口收发230M自动组网低功耗射频lora无线模块
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E22-230T22D
- 商品编号
- C5333989
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 工作频段 | 230.125MHz | |
| 发射功率 | 22dBm | |
| 接口类型 | UART | |
| 调制方式 | LoRa | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | 邮票孔天线；IPEX接口 | |
| 接收电流 | 15mA | |
| 发送电流 | 110mA | |
| 接收灵敏度 | -138dBm | |
| 通讯距离 | 5km |
商品概述
E22-xxxT22D是新一代LoRa无线数据传输模块。它基于高性能射频芯片开发，发射功率为22dBm，具备多种传输模式。工作频段分别为230MHz、400MHz和900MHz。采用LoRa扩频技术，TTL电平输出，兼容3.3V IO端口电压。 E22-xxxT22D采用新一代LoRa扩频技术，速度更快、功耗更低、尺寸更小；支持WOR、无线配置、载波监测、自动中继、通信密钥等功能，支持数据包长度设置，并可提供定制化开发服务。三款模块功率相同，但频段不同。
商品特性
- 采用新一代LoRa扩频调制技术，带来更远的通信距离和更强的抗干扰能力
- 支持串口固件升级，使固件更新更便捷
- 支持AT命令，使用更方便
- 支持自动中继组网，多级中继适用于超远距离通信，同一区域内多个网络可同时运行
- 支持用户设置不可读取的自有通信密钥，大大提高用户数据的保密性
- 支持LBT功能，发送前监测信道环境噪声，可大幅提高模块在恶劣环境下的通信成功率
- 支持RSSI信号强度指示功能，用于评估信号质量、改善通信网络和测距
- 支持无线参数配置，可无线发送命令数据包，远程配置或读取无线模块参数
- 支持WOR，这是一种适用于电池供电应用解决方案的超低功耗功能
- 支持定点传输、广播传输和信道监测
- 支持深度睡眠模式，整体功耗约为3μA
- 在理想条件下，通信距离可达5km
- 掉电后保存参数，重新上电后，模块将按设置参数运行
- 高效的看门狗设计，一旦出现异常，模块将自动重启并按之前的参数设置继续工作
- E22-400T22D和E22-900T22D支持2.4K至62.5Kbps的数据传输速率
- E22-230T22D支持2.4K至15.6Kbps的数据传输速率
- 支持2.7 - 5.5V供电，5V以上供电可确保最佳性能
- 工业级标准设计，支持在 -40~+85℃长期使用
应用领域
- 家庭安全报警和远程无钥匙进入
- 智能家居和工业传感器
- 无线报警安全系统
- 楼宇自动化解决方案
- 无线工业级远程控制
- 医疗保健产品
- 高级抄表架构（AMI）
- 汽车行业应用
