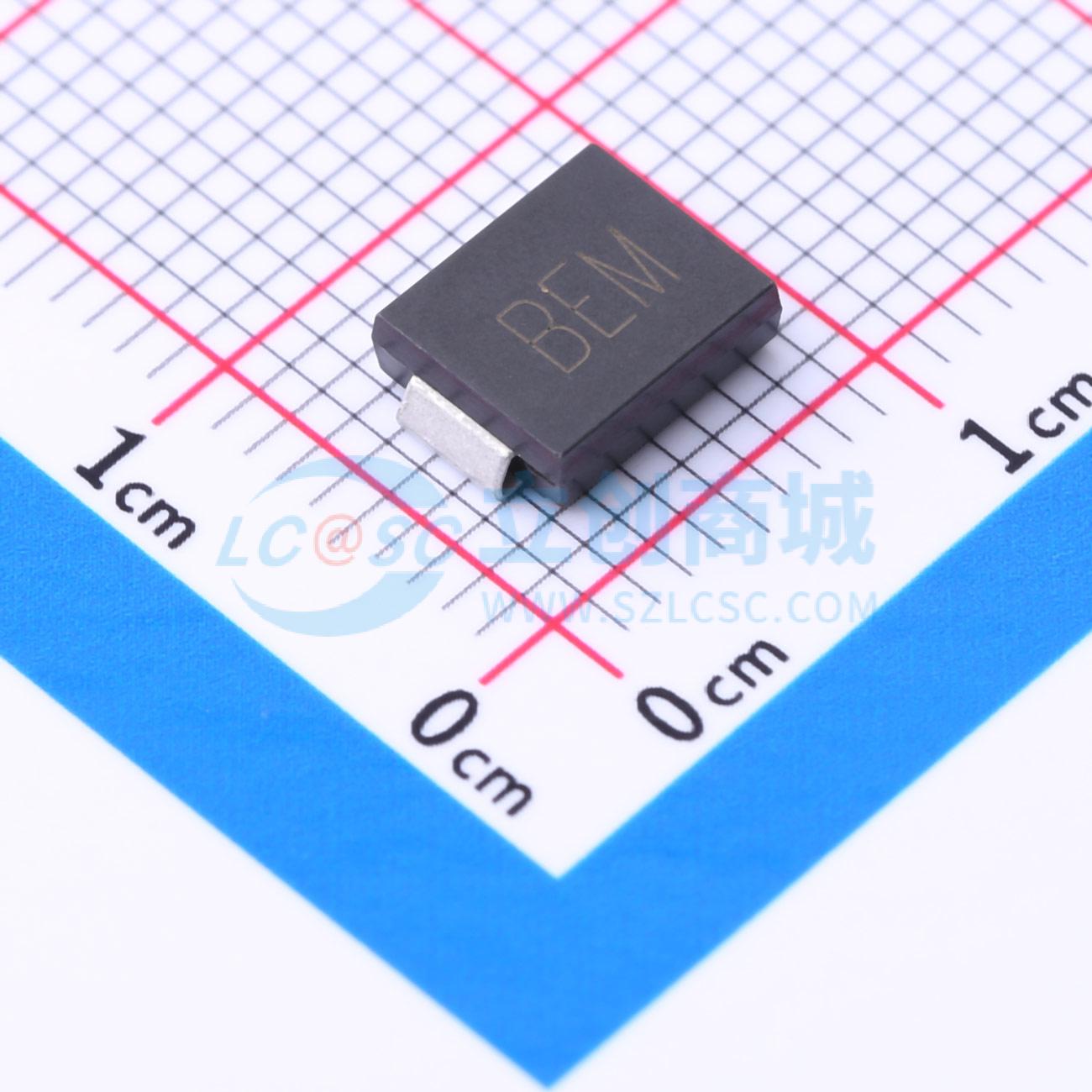

SMCJ15CA
双向TVS 15V截止 峰值脉冲电流：61.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 1500 最大抵消电压（V） 15 最大反向电流（uA） 1 崩溃电压Min（V） 16.7 崩溃电压Max（V） 18.5 测试电流（mA） 1 最大脉冲电流（A） 61.5 最大嵌位电压（V） 24.4
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMCJ15CA
- 商品编号
- C5334008
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 61.5A | |
| 峰值脉冲功率(Ppp) | 1.5kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 16.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装，内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 符合 J-STD-020 标准的 MSL 1 级
- 符合 IEC 61000-4-2 (ESD) ±30KV (空气放电) ±30KV (接触放电) 标准
- 在 10/1000μs 波形、占空比 0.01% 条件下，具备 1500W 峰值脉冲功率能力
- 快速响应时间
- 典型反向漏电流在电压高于 10 V 时小于 1 μA
- 塑料封装符合 UL 94V-0 阻燃等级
- 支持高温焊接：端子处可承受 260°C/10 秒
