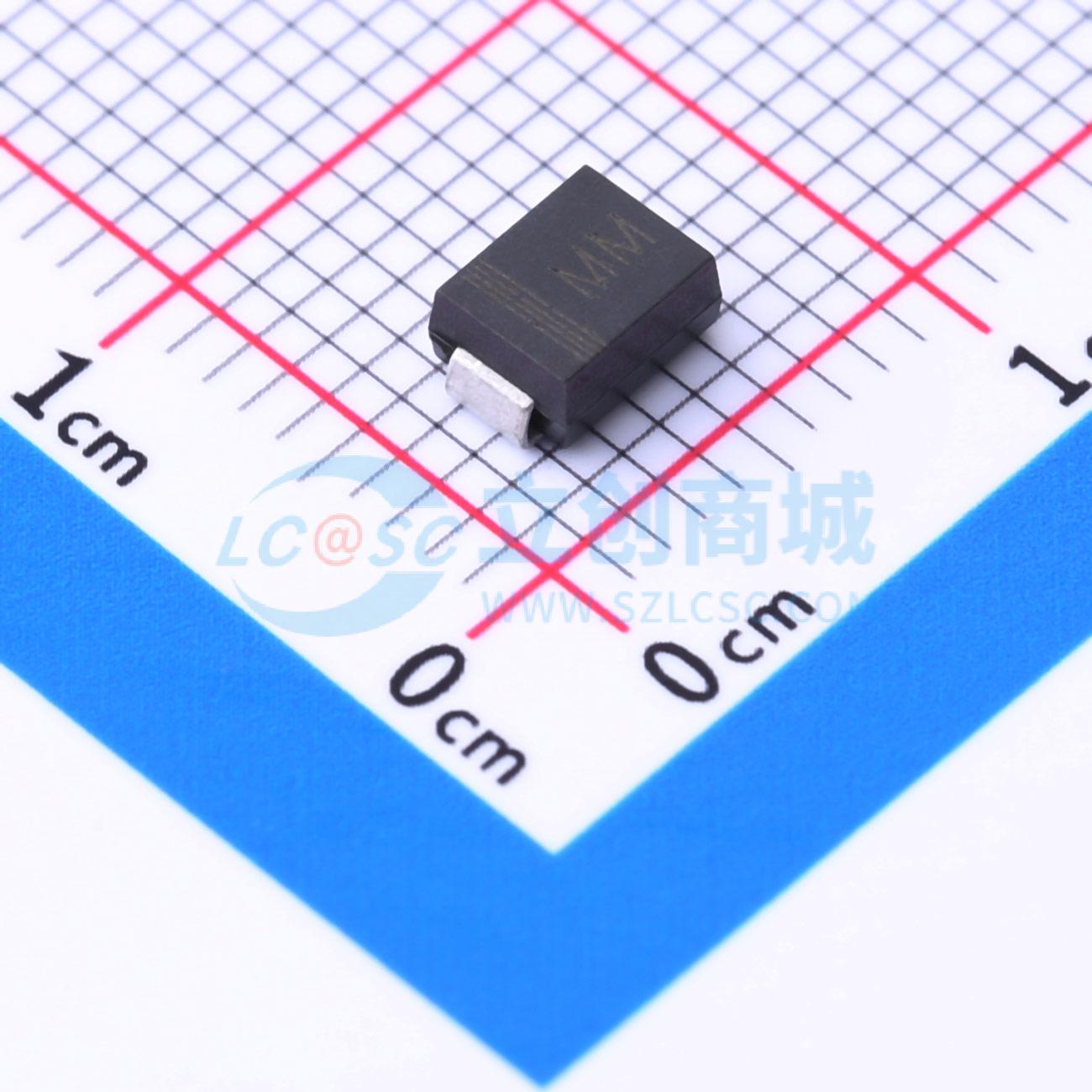

温馨提醒：图片仅供参考，商品以实物为准
SMBJ33A
单向TVS 33V截止 峰值脉冲电流：11.3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 600 最大抵消电压（V） 33 最大反向电流（uA） 1 崩溃电压Min（V） 36.7 崩溃电压Max（V） 40.6 测试电流（mA） 1 最大脉冲电流（A） 11.3 最大嵌位电压（V） 53.3
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMBJ33A
- 商品编号
- C5334028
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 33V | |
| 钳位电压 | 53.3V | |
| 峰值脉冲电流(Ipp) | 11.3A | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 36.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装，内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 符合J-STD-020标准，达到MSL 1级
- 符合IEC 61000-4-2 (ESD) ±30KV (空气放电) ±30KV (接触放电) 标准
- 在10/1000 µs波形、占空比为0.01%条件下，具备600W峰值脉冲功率能力
- 快速响应时间
- 在电压高于10V时，典型反向漏电流小于1 µA
- 塑料封装符合UL 94V-0阻燃等级
- 支持高温焊接：端子处可承受260°C/10秒
- 端子：镀锡，可焊性符合Method 2026
