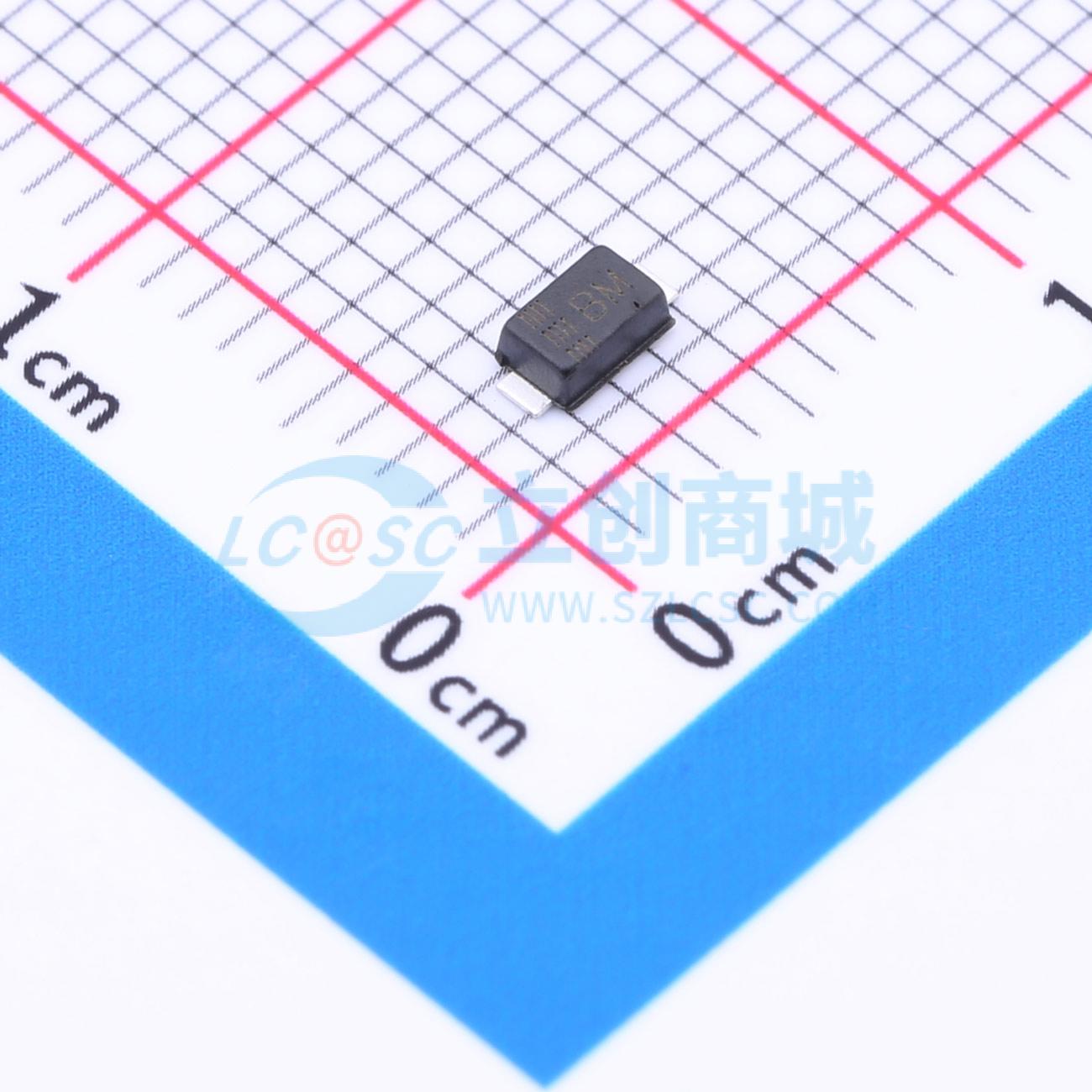

温馨提醒：图片仅供参考，商品以实物为准
SMF15A
极性:单向 最大耗散功率:15W 反向截止电压:1V 最大反向电流:16.7uA 击穿电压:18.5V(min) 最大脉冲电流:24.4A 最大嵌位电压:SOD123FLV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 200 最大抵消电压（V） 15 最大反向电流（uA） 1 崩溃电压Min（V） 16.7 崩溃电压Max（V） 18.5 测试电流（mA） 1 最大脉冲电流（A） 8.2 最大嵌位电压（V） 24.4
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMF15A
- 商品编号
- C5334016
- 商品封装
- SOD-123F
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 8.2A | |
| 峰值脉冲功率(Ppp) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 16.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 符合 IEC61000-4-2 ESD 30KV 空气放电、30KV 接触放电标准
- SOD-123F 表面贴装封装
- 保护单条 I/O 线路
- 在 8/20 波形下具有 1000W 峰值功耗
- 低漏电流
- 工作电压：5 V ~ 220 V
- 固态硅雪崩技术
- 符合无铅/RoHS 标准
- 回流焊温度：纯锡-Sn，260-270°C
应用领域
- 个人数字助理
- 手机及配件
- 便携式设备
- 便携式仪器
- 手持设备与笔记本电脑
- 数码相机
