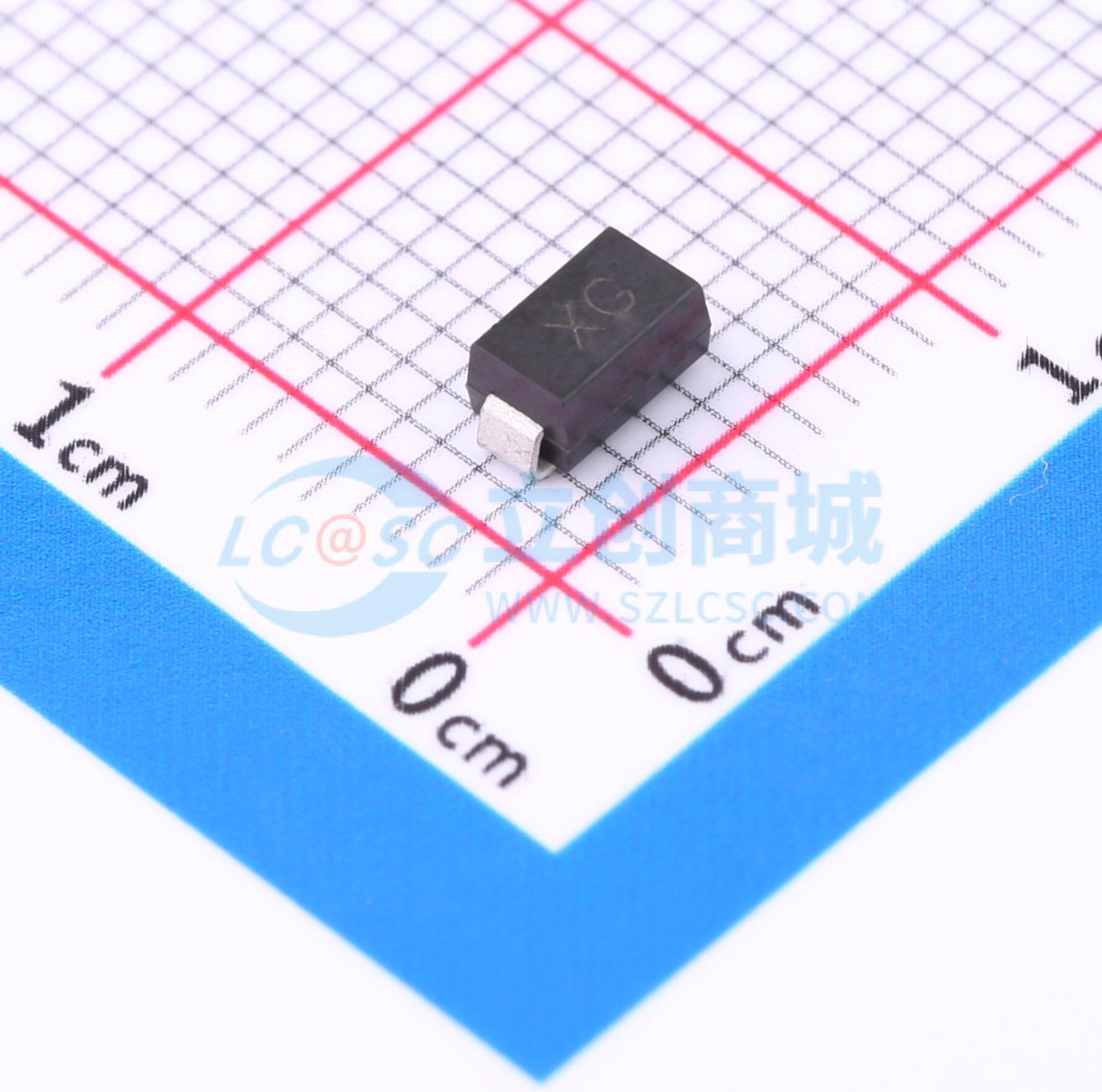

温馨提醒：图片仅供参考，商品以实物为准
SMAJ13CA
双向TVS 13V截止 峰值脉冲电流：18.6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 400 最大抵消电压（V） 13 最大反向电流（uA） 1 崩溃电压Min（V） 14.4 崩溃电压Max（V） 15.9 测试电流（mA） 1 最大脉冲电流（A） 18.6 最大嵌位电压（V） 21.5
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMAJ13CA
- 商品编号
- C5333997
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 13V | |
| 钳位电压 | 21.5V | |
| 峰值脉冲电流(Ipp) | 18.6A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 14.4V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应力消除
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 符合 MSL 1 级，依据 J-STD-020
- 符合 IEC 61000-4-2 (ESD) ±30KV (空气) ±30KV (接触)
- 400W 峰值脉冲功率能力，波形 10/1000μs，重复率 0.01%
- 快速响应时间
- 典型 IR 低于 1μA (高于 10V)
- 塑料封装具有 UL 94V-0 阻燃等级
- 高温焊接：260°C / 10 秒 (端子处)
