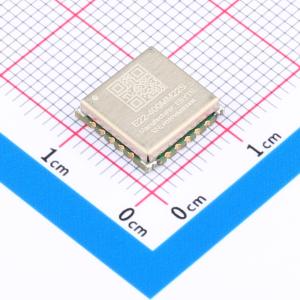

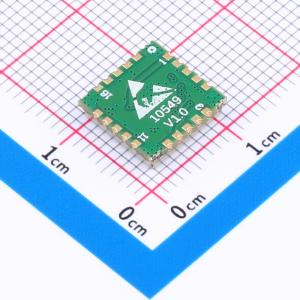

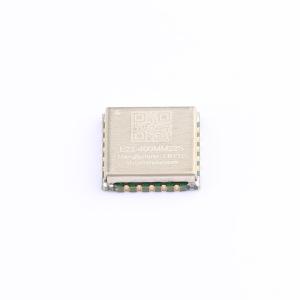

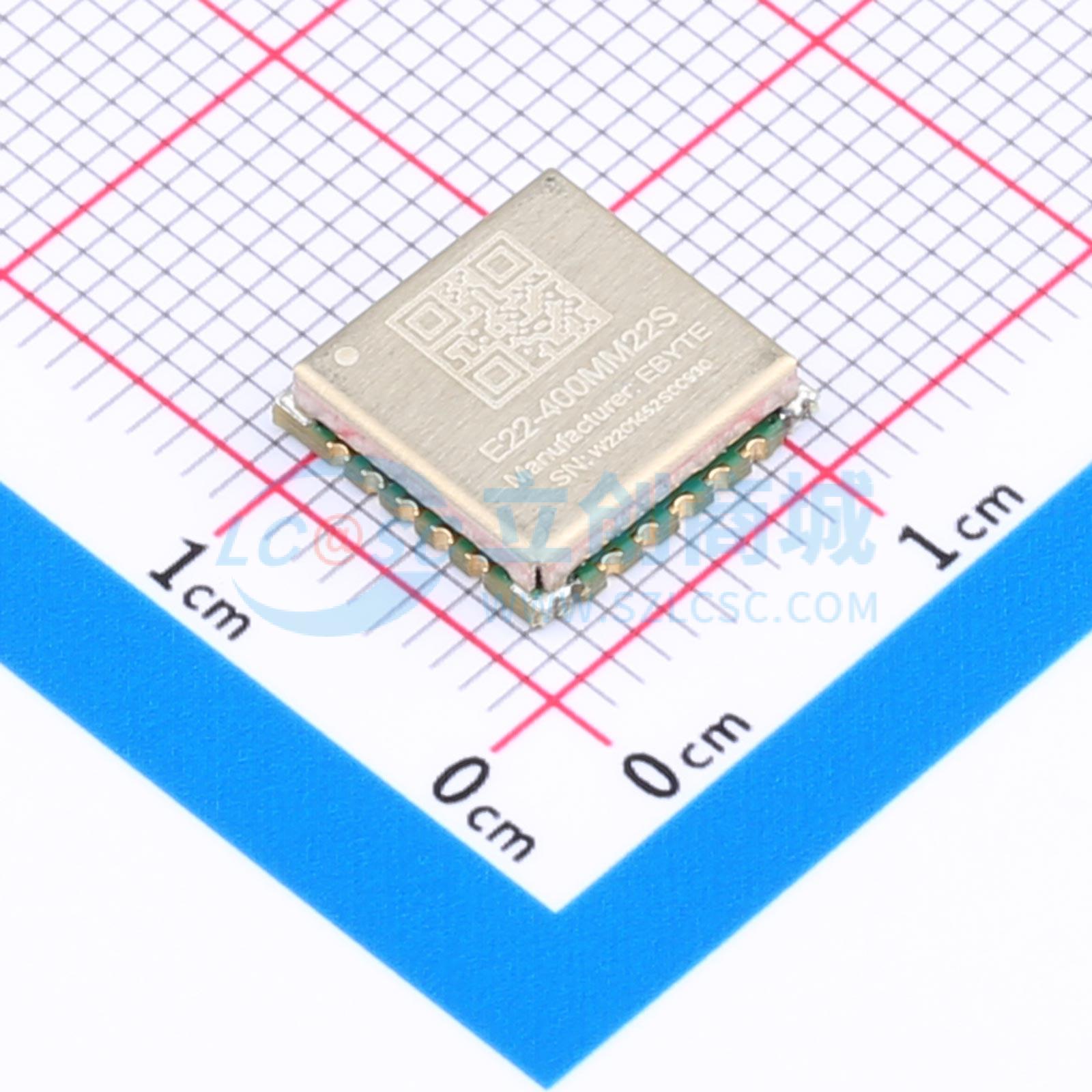

E22-400MM22S
新LoRa扩频无线模块升级SX1268/1262芯片串口收发433M/470M
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款超小尺寸，适用于433MHz和470MHz的贴片式LoRa无线模块。采用新一代LoRa射频芯片，相比上一代LoRa收发器，抗干扰性能和通信距离进一步提升。新的LoRa调制技术使其抗干扰性能和通信距离远优于当前的FSK和GFSK调制方法。主要面向智能家居、无线抄表、科研医疗以及中长距离无线通信设备。射频性能和元件选择符合工业标准，可覆盖410-493MHz超宽适用频率范围，向后兼容SX1278、SX1276，使用工业级高精度32MHz晶体。该模块为纯射频收发模块，需由MCU驱动或使用特殊SPI调试工具。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E22-400MM22S
- 商品编号
- C5333984
- 商品封装
- SMD,10x10mm
- 包装方式
- 编带
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 工作频段 | 470MHz；433MHz | |
| 发射功率 | 22.3dBm | |
| 接口类型 | SPI | |
| 调制方式 | LoRa | |
| 工作电压 | 1.8V~3.7V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | 邮票孔天线；IPEX接口 | |
| 接收电流 | 6.5mA | |
| 发送电流 | 100mA | |
| 接收灵敏度 | -147dBm | |
| 通讯距离 | 7km |
商品概述
E22-400MM22S 是超小体积并适用于433MHz、470MHz 贴片式LoRa无线模块。与上一代LoRaTM收发器相比，抗干扰性能与通信距离得到了进一步提升。采用全新的LoRaTM调制技术，在抗干扰性能、通信距离都远超现在的FSK、GFSK 调制方式的产品。该模块主要针对智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备。可覆盖410~493MHz 超宽适用频率范围并向下兼容SX1278、SX1276。使用工业级高精度32MHz 晶振。该模块是纯射频收发模块，需要使用MCU 驱动或使用专用的SPI 调试工具。
商品特性
- 实测通信距离可达7km
- 最大发射功率160mW，软件多级可调
- 支持全球免许可ISM 433/470MHz 频段
- LoRaTM模式下支持0.018 - 62.5kbps 的数据传输速率
- FSK 模式下支持最高300kpbs 的数据传输速率
- 向下兼容SX1278/SX1276 系列射频收发器
- FIFO 容量大，支持256Byte 数据缓存
- 为支持密集网络推出的全新SF5 扩频因子
- 支持1.8V~3.7V 供电，大于3.3V 供电均可保证最佳性能
- 工业级标准设计，支持 -40~85°C 长时间使用
应用领域
- 家庭安防报警及远程无钥匙进入
- 智能家居以及工业传感器等
- 无线报警安全系统
- 楼宇自动化解决方案
- 无线工业级遥控器
- 高级抄表架构(AMI)
- 汽车行业应用
