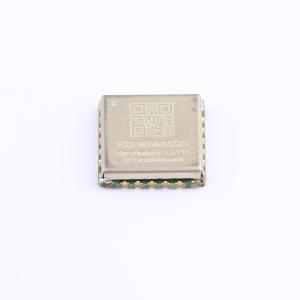

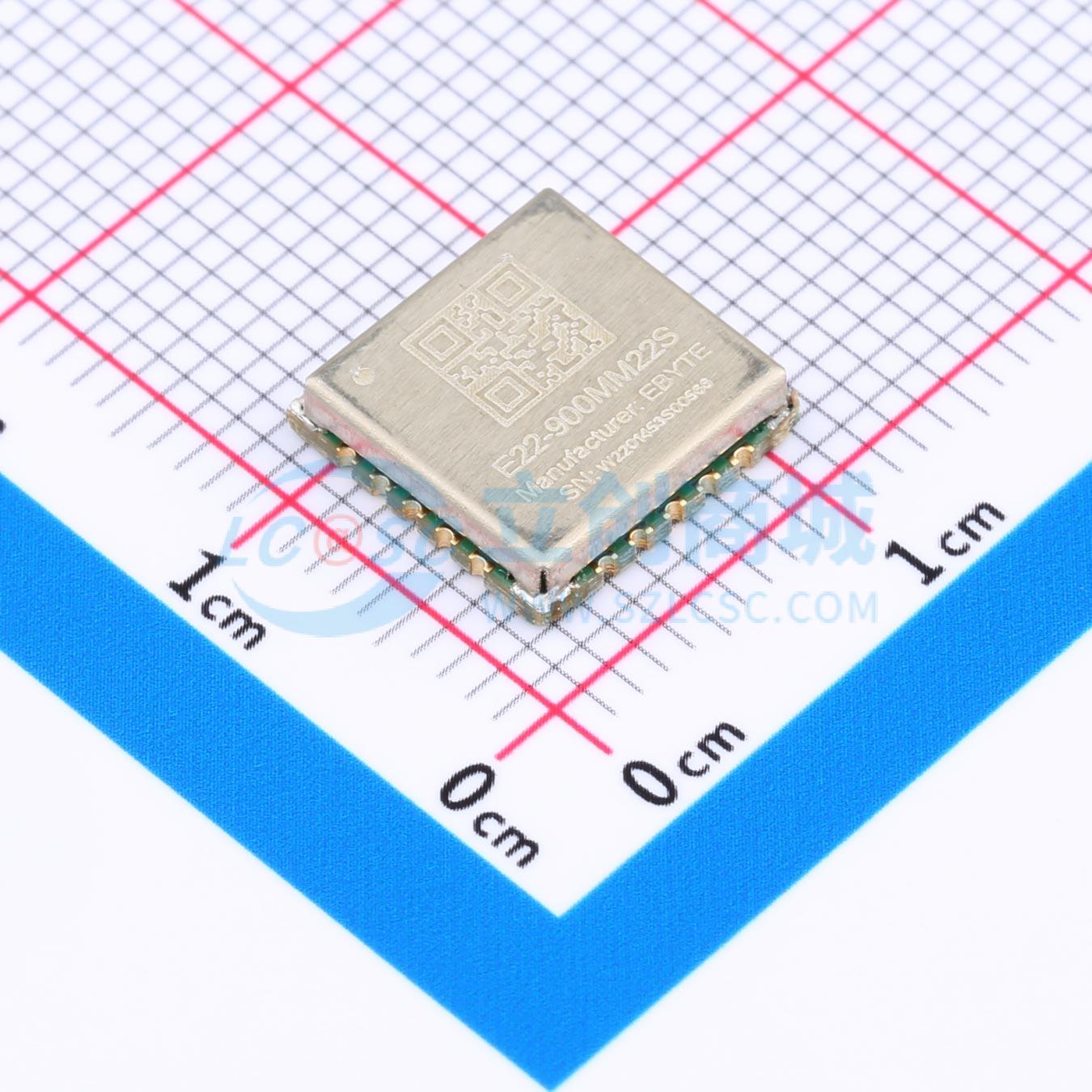

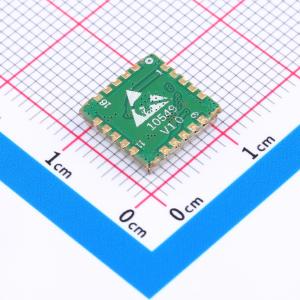

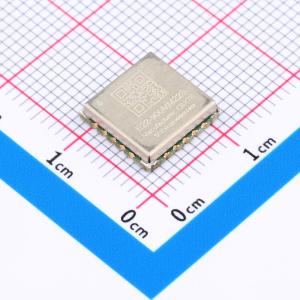

E22-900MM22S
915MHz 新LoRa扩频无线模块升级SX1268/1262芯片串口收发
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 基于新一代 LoRaTM 射频芯片 SX1262 自主研发的超小体积产品，适用于 868MHz、915MHz 芯片的 LoRaTM 无线模块。与上一代 LoRaTM 收发器相比，抗干扰性能和通信距离进一步提高，采用新 LoRaTM 调制技术，抗干扰性能和通信距离远超当前 FSK、GFSK 调制产品。主要针对智能家居、无线抄表、科研医疗和中长距离无线通信设备。射频性能和元件选择符合工业标准，可覆盖 850-930MHz 的超宽频率范围，并向下兼容 SX1278 和 SX1276，使用工业级高精度 32MHz 晶体振荡器
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E22-900MM22S
- 商品编号
- C5333985
- 商品封装
- SMD,10x10mm
- 包装方式
- 编带
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 工作频段 | 915MHz | |
| 发射功率 | 22.3dBm | |
| 接口类型 | SPI | |
| 调制方式 | LoRa | |
| 工作电压 | 1.8V~3.7V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | 邮票孔天线；IPEX接口 | |
| 接收电流 | 6.8mA | |
| 发送电流 | 119mA | |
| 接收灵敏度 | -147dBm | |
| 通讯距离 | 7km |
商品概述
E22-900MM22S是超小体积并适用于868MHz、915MHz贴片式LoRa无线模块。与上一代LoRa收发器相比，抗干扰性能与通信距离得到了进一步提升。采用全新的LoRaTM调制技术，在抗干扰性能、通信距离都远超现在的FSK、GFSK调制方式的产品。该模块主要针对智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备。可覆盖850~930MHz超宽适用频率范围并向下兼容SX1278、SX1276。使用工业级高精度32MHz晶振。该模块是纯射频收发模块需要使用MCU驱动或使用专用的SPI调试工具。
商品特性
- 实测通信距离可达7km
- 最大发射功率160mW，软件多级可调
- 支持全球免许可ISM 868/915MHz频段
- LoRaTM模式下支持0.018 - 62.5kbps的数据传输速率
- FSK模式下支持最高300kpbs的数据传输速率
- 向下兼容SX1278/SX1276系列射频收发器
- FIFO容量大，支持256Byte数据缓存
- 为支持密集网络推出的全新SF5扩频因子
- 支持1.8V~3.7V供电，大于3.3V供电均可保证最佳性能
- 工业级标准设计，支持 -40~85°C长时间使用
应用领域
- 家庭安防报警及远程无钥匙进入
- 智能家居以及工业传感器等
- 无线报警安全系统
- 楼宇自动化解决方案
- 无线工业级遥控器
- 高级抄表架构(AMI)
- 汽车行业应用
