E01C-2G4M11S
亿佰特2.4GHz无线数传收发模块国产Si24R1+PA+LNA透传兼容nRF24L01芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 无线模块 亿佰特2.4GHz无线数传收发模块国产Si24R1+PA+LNA透传兼容nRF24L01芯片
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E01C-2G4M11S
- 商品编号
- C5333981
- 商品封装
- SMD,19x12mm
- 包装方式
- 编带
- 商品毛重
- 0.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 2.4GHz | |
| 调制方式 | GFSK | |
| 发射功率 | 11dBm | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.1V~3.6V | |
| 接收电流 | 20mA | |
| 发送电流 | 46mA | |
| 通讯距离 | 100m；120m | |
| 接收灵敏度 | -80dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述

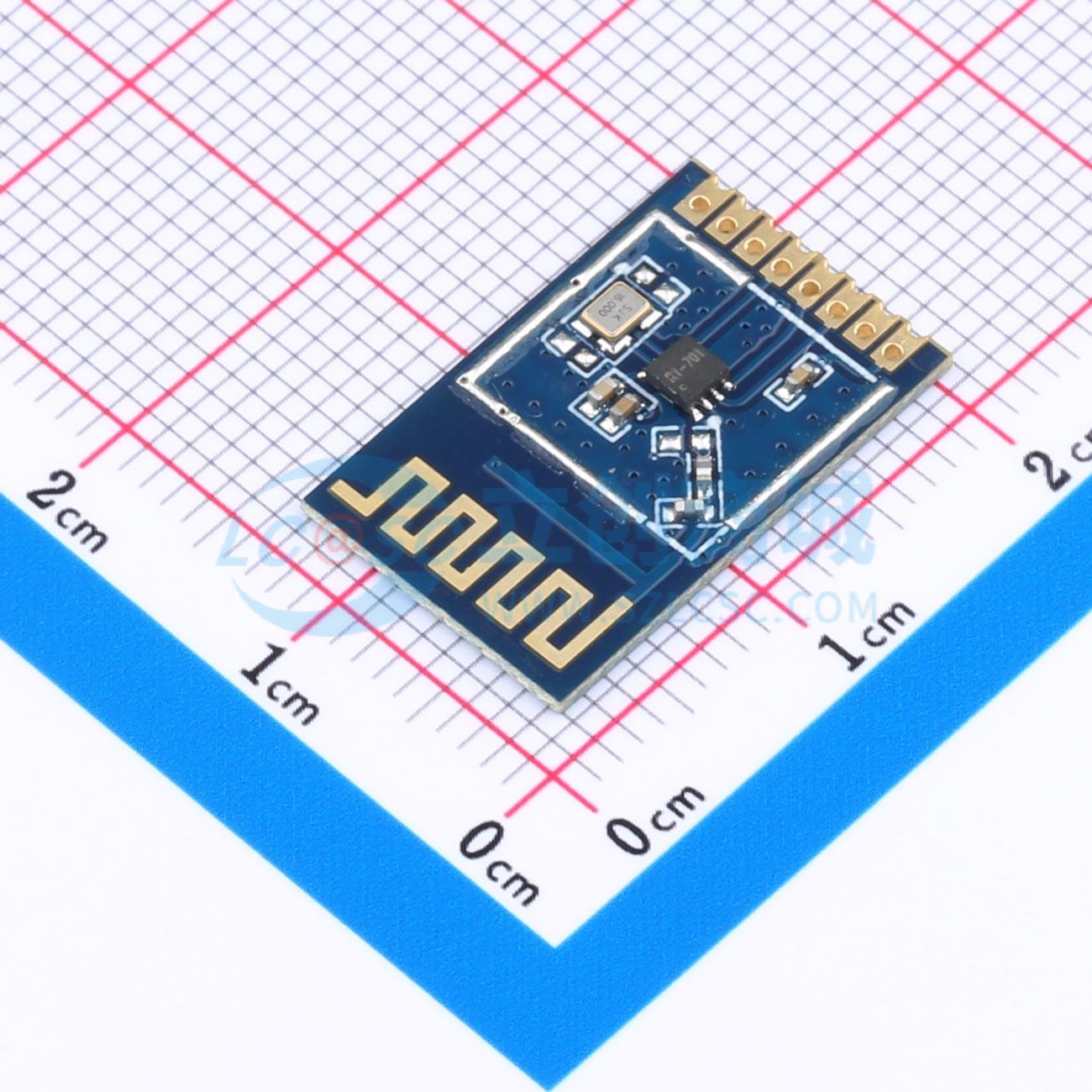

E01C-2G4M11S是基于Ci24R1为核心自主研发的小尺寸自带PCB天线的2.4GHz贴片型无线模块，使用工业级高精度16MHz晶振。由于E01C-2G4M11S是纯射频收发模块需要使用MCU驱动或使用专用的SPI调试工具。
商品特性
- 最大发射功率11dBm，既能满足电池供电，又极大地拓展了通信距离
- 理想条件下，通信距离可达120m
- 支持全球免许可ISM 2.4GHz频段
- 支持2Mbps、1Mbps和250kbps空中速率
- 126个通讯频道，满足多点通讯、分组、跳频等应用需求
- 通过2-Pin硬件SPI接口与MCU连接，速率0~10Mbps
- 专业射频屏蔽罩，抗干扰、防静电
- 工业级标准设计，支持-40~+85°C下长时间使用
- 自带PCB板载天线，无需再外接天线
应用领域
- 可穿戴式设备
- 智能家居以及工业传感器等
- 安防系统、定位系统
- 无线遥控
- 无线游戏遥控器
- 医疗保健产品
- 无线语音，无线耳机
- 汽车行业应用
