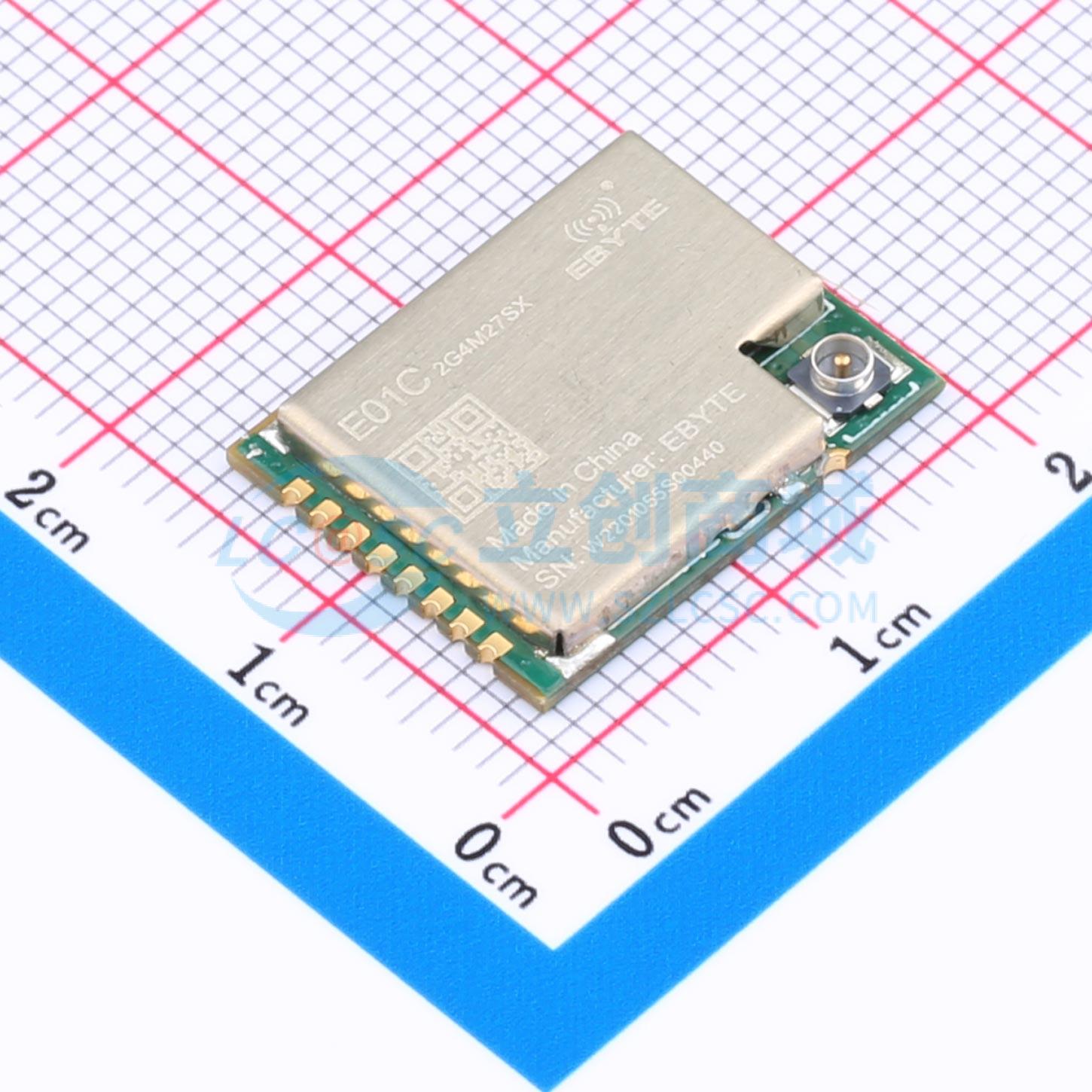

E01C-2G4M27SX

亿佰特2.4GHz无线数传收发模块国产Si24R1+PA+LNA透传兼容nRF24L01芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 无线模块亿佰特2.4GHz无线数传收发模块国产Si24R1+PA+LNA透传兼容nRF24L01芯片
品牌名称: EBYTE(亿佰特)
商品型号: E01C-2G4M27SX
商品编号: C5333982
商品封装: SMD,18x14.5mm
包装方式: 编带
商品毛重: 1.6克(g)

商品参数

商品概述

E01C-2G4M27SX 是超小尺寸、最大发射功率为500mW 的2.4GHz 贴片式无线模块。模块内置功率放大器（PA）与低噪声放大器（LNA），使得最大发射功率达到500mW 的同时接收灵敏度也获得进一步的提升，在整体的通信稳定性上比没有功率放大器与低噪声放大器的产品要大幅度提升。该产品使用工业级高精度16MHz 晶振。由于E01C-2G4M27SX 是纯射频收发模块，需要使用MCU 驱动或使用专用的SPI 调试工具。

商品特性

超小体积，仅18 * 14.5mm
最大发射功率500 mW，软件多级可调
理想条件下，通信距离可达4 km
支持全球免许可ISM 2.4GHz 频段
支持2 Mbps、1 Mbps 和250 kbps 空中速率
125 个通讯频道，满足多点通讯、分组、跳频等应用需求
通过SPI 接口与MCU 连接，速率0～10 Mbps
支持2.3～3.6V 供电，大于3.3V 供电均可保证最佳性能
专业射频屏蔽罩，抗干扰、防静电
IPEX 接口，可方便连接同轴电缆或外置天线（IPEX 接口共用）
增强型ShockBurst，可以与Nordic的nRF24L01+、nRF2401等2.4G产品系列互通

应用领域

智能家居以及工业传感器等
安防系统、定位系统
无线遥控，无人机
无线游戏遥控器
医疗保健产品
无线语音，无线耳机
汽车行业应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	收发
	调制方式	GFSK
	发射功率	27dBm
	接口类型	SPI

	属性	参数值
	工作电压	2.3V~3.6V
	天线形式	IPEX接口
	接收电流	720mA
	接收灵敏度	-113dBm
	工作温度	-40℃~+85℃
