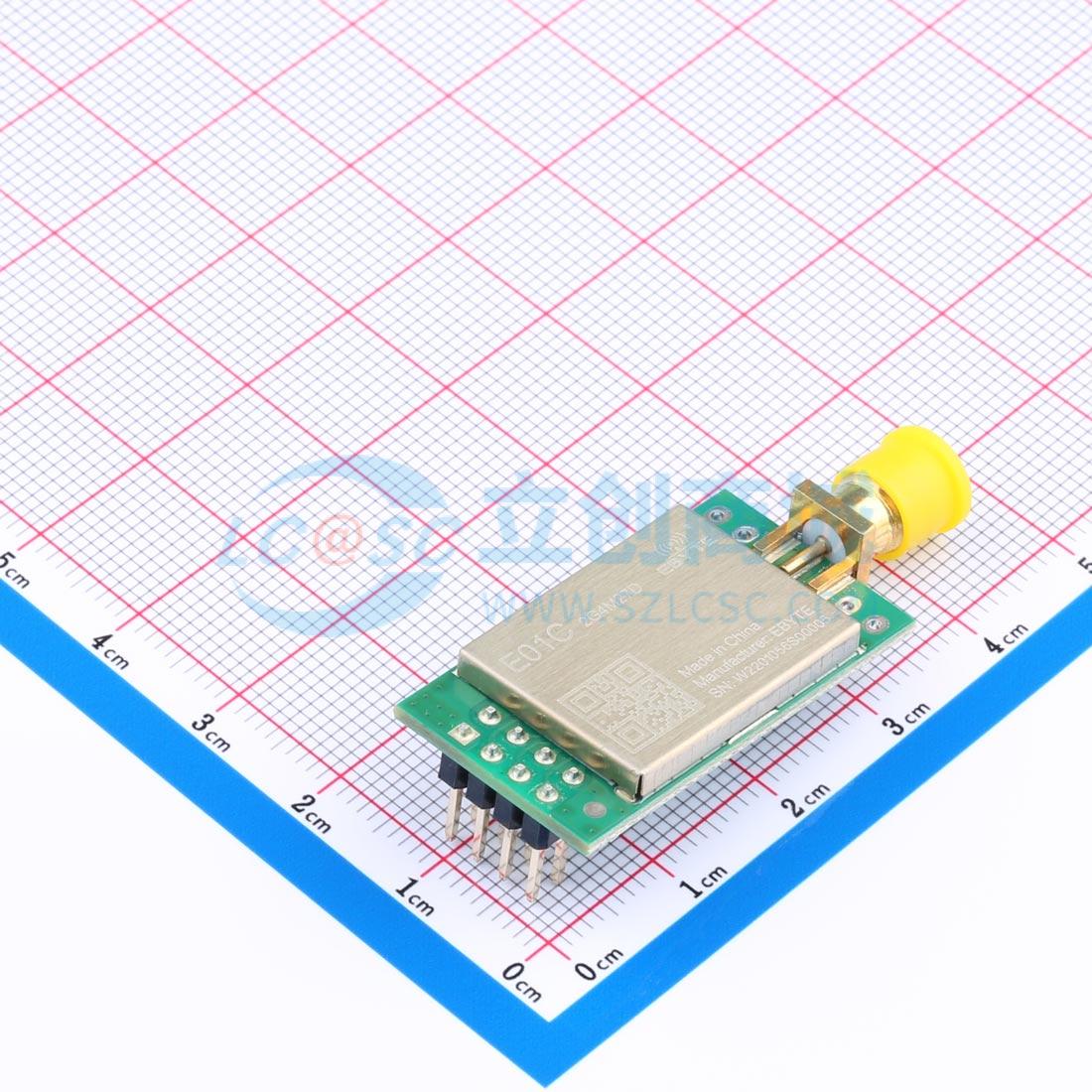

E01C-2G4M27D

亿佰特2.4GHz无线数传收发模块国产Si24R1+PA+LNA透传兼容nRF24L01芯片

描述: 无线模块亿佰特2.4GHz无线数传收发模块国产Si24R1+PA+LNA透传兼容nRF24L01芯片
品牌名称: EBYTE(亿佰特)
商品型号: E01C-2G4M27D
商品编号: C5333983
商品封装: 插件,18x33.4mm
包装方式: 袋装
商品毛重: 5克(g)

商品参数

商品概述

E01C-2G4M27D 是最大发射功率 500mW 的 2.4GHz 直插式无线模块。模块内置了功率放大器（PA）与低噪声放大器（LNA），使得最大发射功率达到 500mW ，在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升，且使用工业级高精度 16MHz 晶振。由于 E01C-2G4M27D 是纯射频收发模块需要使用 MCU 驱动或使用专用的 SPI 调试工具。

商品特性

最大发射功率 27dBm（约 500mW），软件多级可调
理想条件下，通信距离可达 5km
支持全球免许可 ISM 2.4GHz 频段
支持 2Mbps、1Mbps 和 250kbps 空中速率
125 个通讯频道，满足多点通讯、分组、跳频等应用需求
通过 SPI 接口与 MCU 连接，速率 0~10Mbps
专业射频屏蔽罩，抗干扰、防静电
支持 2.5~5.5V 供电，大于 3.3V 供电均可保证最佳性能
预留 4 个固定孔便于模块焊接固定
SMA-K 外螺纹内孔，可方便连接同轴电缆或外置天线
增强型 ShockBurst，可以与 Nordic 的 nRF24L01+、nRF2401 等 2.4G 产品系列互通

应用领域

智能家居以及工业传感器等
安防系统、定位系统
无线遥控，无人机
无线游戏遥控器
医疗保健产品
无线语音，无线耳机
汽车行业应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	2.4GHz
	调制方式	GFSK
	发射功率	27dBm
	接口类型	SPI

	属性	参数值
	工作电压	2.5V~5.5V
	接收电流	22mA
	发送电流	490mA
	通讯距离	5km
	接收灵敏度	-98.5dBm
	工作温度	-40℃~+85℃
