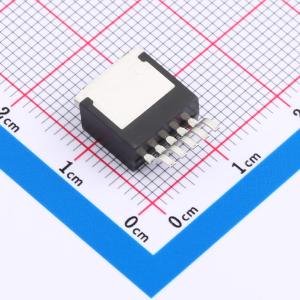

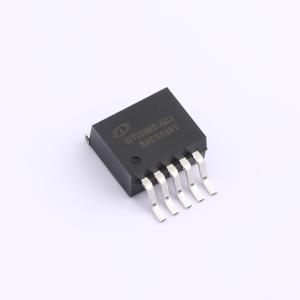

SIT2596S-ADJ

40V输入、150kHz、3A降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SIT2596是一款降压开关稳压器芯片。这些器件提供3.3V、5V、12V固定输出电压版本以及可调输出版本。输出电压也可按需调节，电压输出范围为1.2V至37V，输入电压最高可达40V，输出电流最高可达3A
品牌名称: SIT(芯力特)
商品型号: SIT2596S-ADJ
商品编号: C5307901
商品封装: TO-263-5
包装方式: 编带
商品毛重: 1.97克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

SIT2596是一款降压型开关电压调节芯片，可固定输出3.3V、5V、12V，也可根据需要调节输出电压，电压输出范围在1.2V - 37V，输入电压最高可达40V，输出电流可达3A；同时具有优异的线性调整率和负载调整率。 SIT2596内部集成频率补偿和固定频率发生器，开关频率为150KHz，与低频开关芯片相比较，可以使用更小规格的滤波元件。固定输出电压版本只需4个外围元件，可以使用通用的标准电感，这更优化了SIT2596的使用，极大地简化了开关电源电路的设计，节约了外围的成本和体积。 SIT2596具有限流保护和过温保护功能；可通过外部逻辑电平控制芯片的输出；当芯片关闭输出时，仅100uA待机电流。 SIT2596封装形式包括标准的5脚TO - 220封装（DIP）和5脚TO - 263表贴封装（SMD）。

商品特性

可选固定输出3.3V、5V、12V电压或输出电压可调
输出电压可调范围1.2V ~ 37V
输出电流最高可达3A
输入电压最高可达40V
采用150KHz的内部振荡频率工作
外围应用电路简单，仅需4个外围元件
优异的线性调整率和负载调整率
输出可通过TTL电平控制
待机电流典型值100uA
具有过温保护和限流保护功能
使用常规标准电感即可，不需要定制电感
提供TO - 220和TO - 263两种封装

应用领域

电器
电网基础设施
EPOS
家庭影院

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	1.2V~37V
	输出电流	3A
	开关频率	127kHz~173kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10mA
	开关管(内置/外置)	内置
	输出类型	可调
