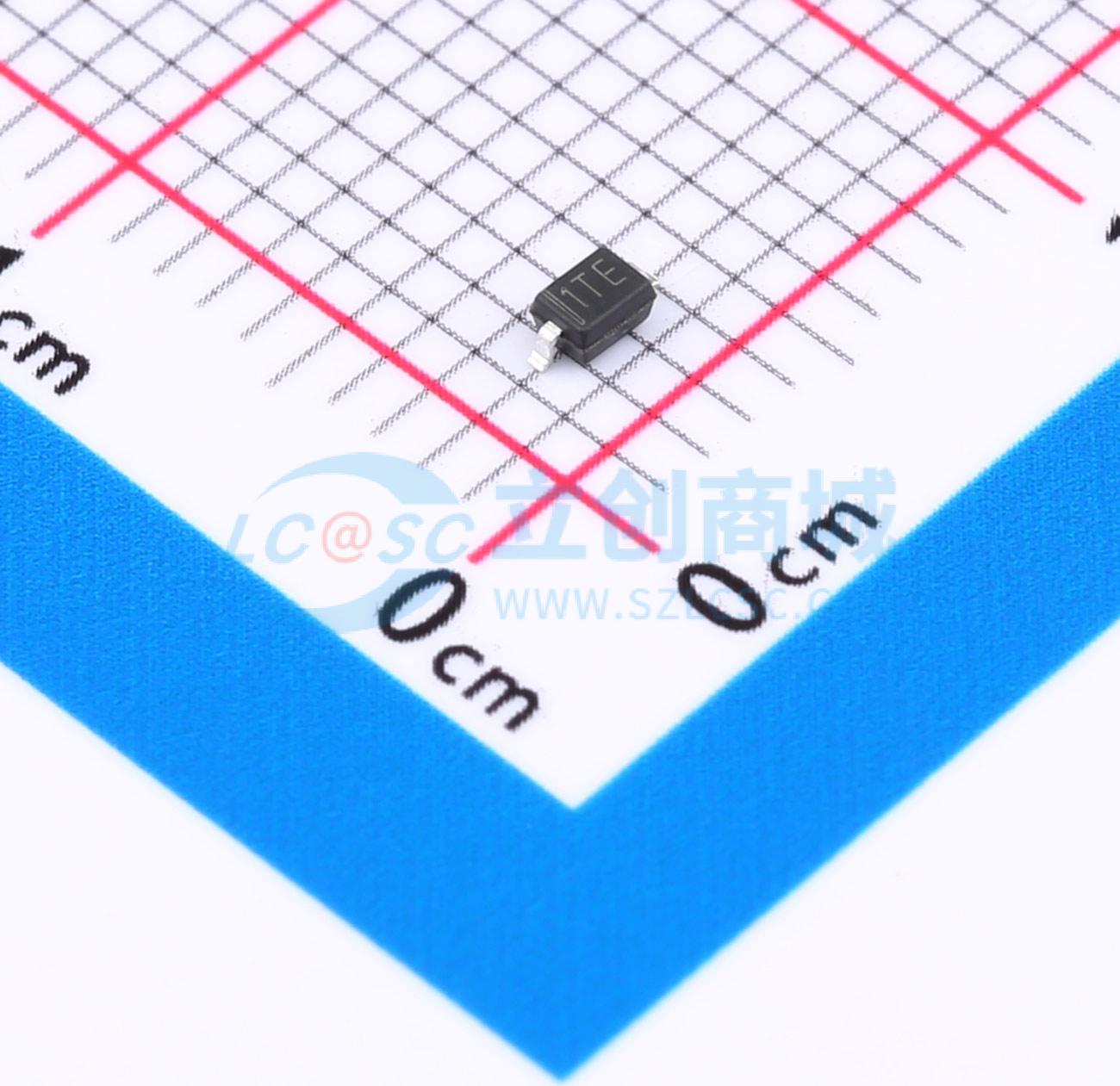

温馨提醒：图片仅供参考，商品以实物为准

TT0511TEX

ESD 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TT0511TE是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0511TE X的典型电容仅为0.5 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）（±10 kV空气放电、±10 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。
品牌名称: 晶扬电子
商品型号: TT0511TEX
商品编号: C5307967
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

TT0511TE是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0511TE X的典型电容仅为0.5 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）（±10 kV空气放电、±10 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±25 kV（空气放电）、±20 kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
针对高速线路优化的封装
保护一条数据、控制或电源线
低电容：0.5 pF（典型值）
低泄漏电流：0.1 μA（VRWM（典型值））
低钳位电压
每个I/O引脚可承受超过1000次±8 kV接触放电的ESD冲击

应用领域

串行ATA
PCI Express
台式机、服务器和笔记本电脑
手机
MDDI端口
USB2.0/3.0电源和数据线保护
显示端口
高清晰度多媒体接口（HDMI）
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	10V
	击穿电压	8V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF
