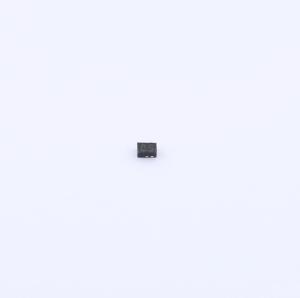

温馨提醒：图片仅供参考，商品以实物为准

TT0801SBX

TVS 8V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TT0801SB是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0801SBX典型电容仅为0.35 pF，旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40 A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TT0801SBX采用超小型uDFN - 2L封装。每个TT0801SBX器件可保护一条高速数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。低电容、超小尺寸和高ESD鲁棒性的综合特性使TT0801SBX非常适合高速数据端口和高频线路（如USB 2.0和天线线路）应用，如手机和高清视觉设备。
品牌名称: 晶扬电子
商品型号: TT0801SBX
商品编号: C5307970
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

TT0801SB是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0801SBX典型电容仅为0.35 pF，旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40 A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TT0801SBX采用超小型uDFN - 2L封装。每个TT0801SBX器件可保护一条高速数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。低电容、超小尺寸和高ESD鲁棒性的综合特性使TT0801SBX非常适合高速数据端口和高频线路（如USB 2.0和天线线路）应用，如手机和高清视觉设备。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±17 kV（空气放电）、±8 kV（接触放电）；IEC 61000 - 4 - 4（EFT）40 A（5/50 ns）；电缆放电事件（CDE）
针对高速线路优化的封装
超小型封装：1.0 mm × 0.6 mm × 0.55 mm
保护一条数据、控制或电源线
低电容：0.35 pF（典型值）
低漏电流：在VRWM下为10 nA（典型值）
低钳位电压
每个I/O引脚可承受±8 kV接触放电的1000多次ESD冲击

应用领域

串行ATA
PCI Express
台式机、服务器和笔记本电脑
手机
MDDI端口
USB 2.0/3.0电源和数据线保护
显示端口
数字视频接口（DVI）
HDMI 1.4/2.0

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	8V
	钳位电压	16V
	击穿电压	14V
	反向电流(Ir)	10nA

	属性	参数值
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.35pF
