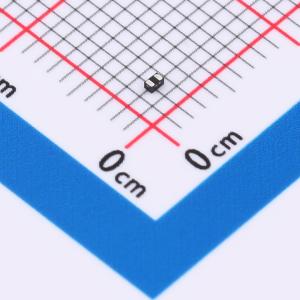

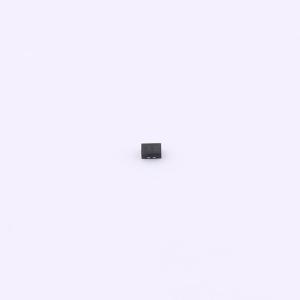

温馨提醒：图片仅供参考，商品以实物为准
TT0301MBX
ESD 3.3V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TT0301MBX是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。TT0301MBX的典型电容仅为12 pF，旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TT0301MBX采用超小型DFN1006 - 2L封装。每个TT0301MBX器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。
- 品牌名称
- 晶扬电子
- 商品型号
- TT0301MBX
- 商品编号
- C5307968
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 48W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品概述
TT0301MBX是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。TT0301MBX的典型电容仅为12 pF，旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TT0301MBX采用超小型DFN1006 - 2L封装。每个TT0301MBX器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。
商品特性
- 为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±30 kV（空气放电）、±30 kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
- 针对高速线路优化的封装
- 超小型封装（1.00 mm × 0.6 mm × 0.55 mm）
- 保护一条数据、控制或电源线
- 低电容：12 pF（典型值）
- 低漏电流：0.1 μA（VRWM（典型值））
- 低钳位电压
- 每个I/O引脚可承受超过1000次±8 kV接触放电的ESD冲击
应用领域
- 便携式电子设备
- 台式机、服务器和笔记本电脑
- 手机
- MP3端口
- 数码相机端口
- 用户识别模块（SIM）卡
