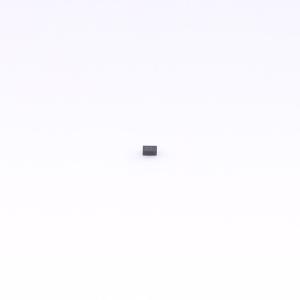

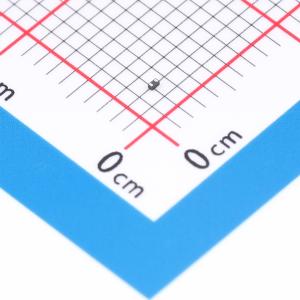

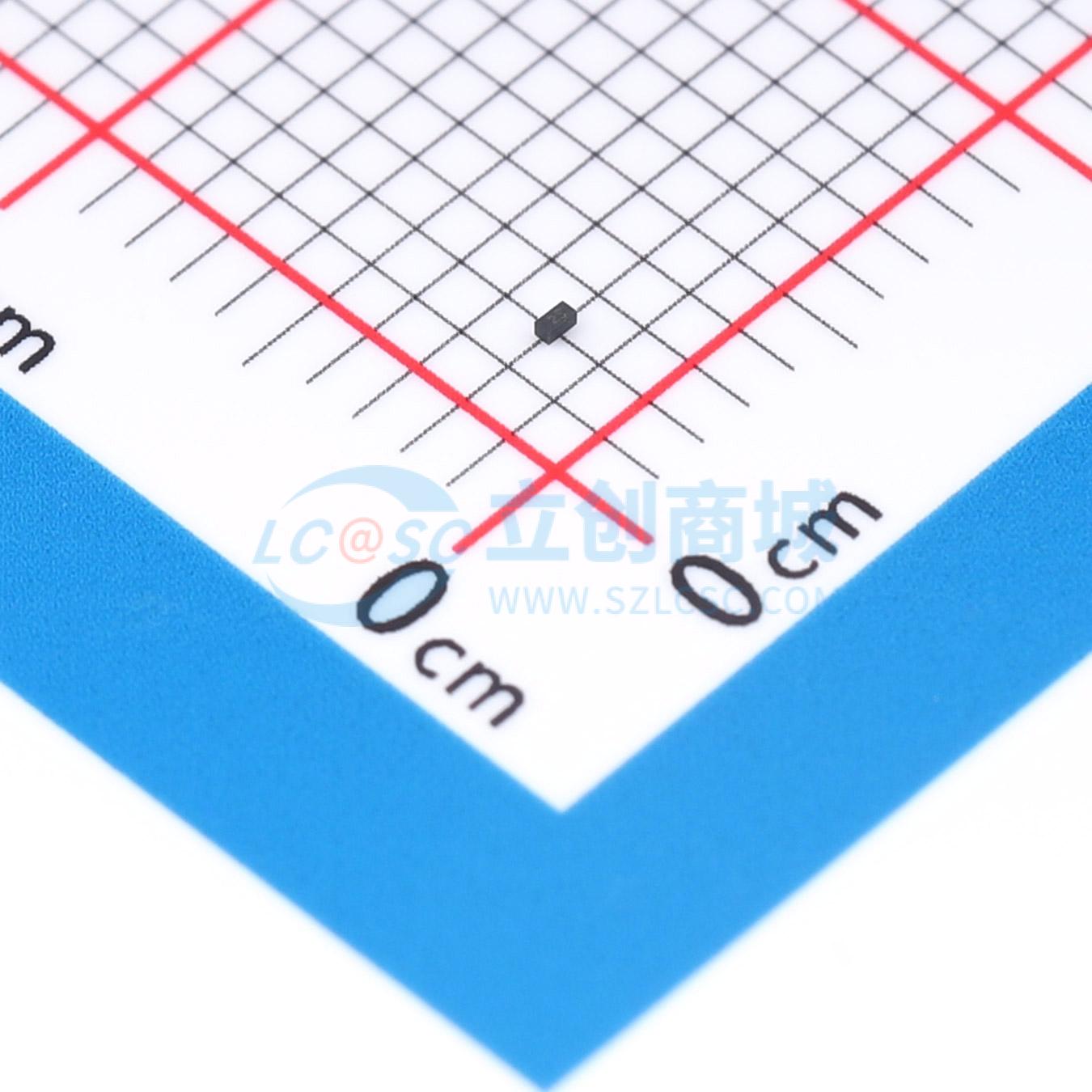

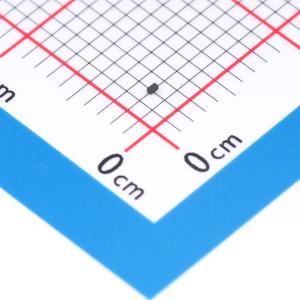

温馨提醒：图片仅供参考，商品以实物为准
TT0541SAX
双向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TT 0541 SA X 是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。其典型电容仅为 0.30pF，用于保护对寄生参数敏感的系统免受过压和过流瞬态事件的影响。TT0541 SAX 采用符合 RoHS 标准且无卤的 0.6mm x 0.3mm x 0.3mm DFN0603 - 2L 封装。
- 品牌名称
- 晶扬电子
- 商品型号
- TT0541SAX
- 商品编号
- C5307905
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8V | |
| 击穿电压 | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
TT 0541 SA X 是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。其典型电容仅为 0.30pF，用于保护对寄生参数敏感的系统免受过压和过流瞬态事件的影响。 TT0541 SAX 采用符合 RoHS 标准且无卤的 0.6mm x 0.3mm x 0.3mm DFN0603 - 2L 封装。
商品特性
- 为高速数据线提供瞬态保护：IEC61000 - 4 - 2（ESD）±10kV（空气放电）±10kV（接触放电）；IEC61000 - 4 - 5（雷击）6.0A（8/20µs）
- 小封装节省电路板空间
- 保护一条 I/O 线（双向）
- 低电容：0V 时为 0.30pF（典型值）（I/O - I/O）
- 低漏电流：在最大反向工作电压（VRWM）下为 0.01μA
- 低钳位电压
- 每个 I/O 引脚可承受 1000 次以上 ±10kV 接触放电的 ESD 冲击
应用领域
- 便携式应用
- 通信系统
- 计算机及外设
- 高速数据线：
- USB 2.0/3.0/3.1
- HDMI 1.4/2.0
