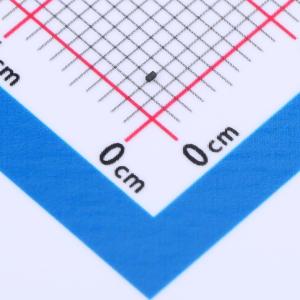

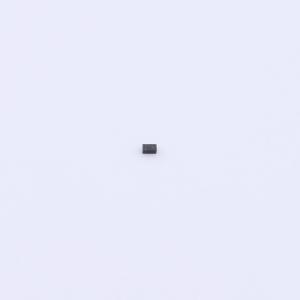

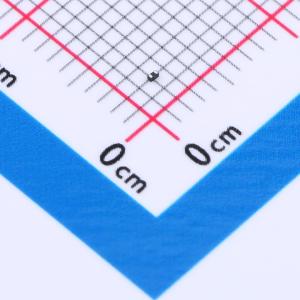

温馨提醒：图片仅供参考，商品以实物为准
TT0501SAX
ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TT0501SAX采用2引脚DFN0603封装。其尺寸为0.6×0.3 mm，标称高度仅0.27 mm。引脚采用无铅镍金镀层。每个器件可保护一条工作电压为5伏的线路。在不适合使用阵列的应用中，它使设计人员能够灵活地保护单条线路。小尺寸和高ESD浪涌能力的结合使其非常适合用于手机、数码相机和MP3播放器等便携式应用。
- 品牌名称
- 晶扬电子
- 商品型号
- TT0501SAX
- 商品编号
- C5307906
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品概述
TT0501SAX采用2引脚DFN0603封装。其尺寸为0.6×0.3 mm，标称高度仅0.27 mm。引脚采用无铅镍金镀层。每个器件可保护一条工作电压为5伏的线路。在不适合使用阵列的应用中，它使设计人员能够灵活地保护单条线路。小尺寸和高ESD浪涌能力的结合使其非常适合用于手机、数码相机和MP3播放器等便携式应用。
商品特性
- 高速数据线瞬态保护：IEC61000 - 4 - 2（ESD）±20KV（空气）±20KV（接触）；IEC61000 - 4 - 5（雷击）4.0A（8/20µs）
- 保护一条高速数据线
- 低反向电流：典型值<10nA（VR = 5V）
- 工作电压：5V
- 低电容：典型值0.25pF
- 动态电阻：典型值0.47欧姆
- 固态硅雪崩技术
应用领域
- HDMI 1.3/1.4和HDMI 2.0
- USB 2.0和USB 3.0
- MHL
- LVDS接口
- FM天线
- PCI Express eSATA接口
