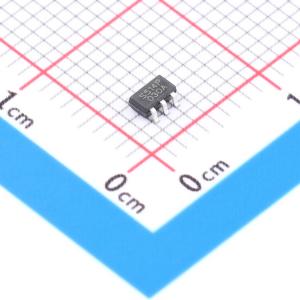

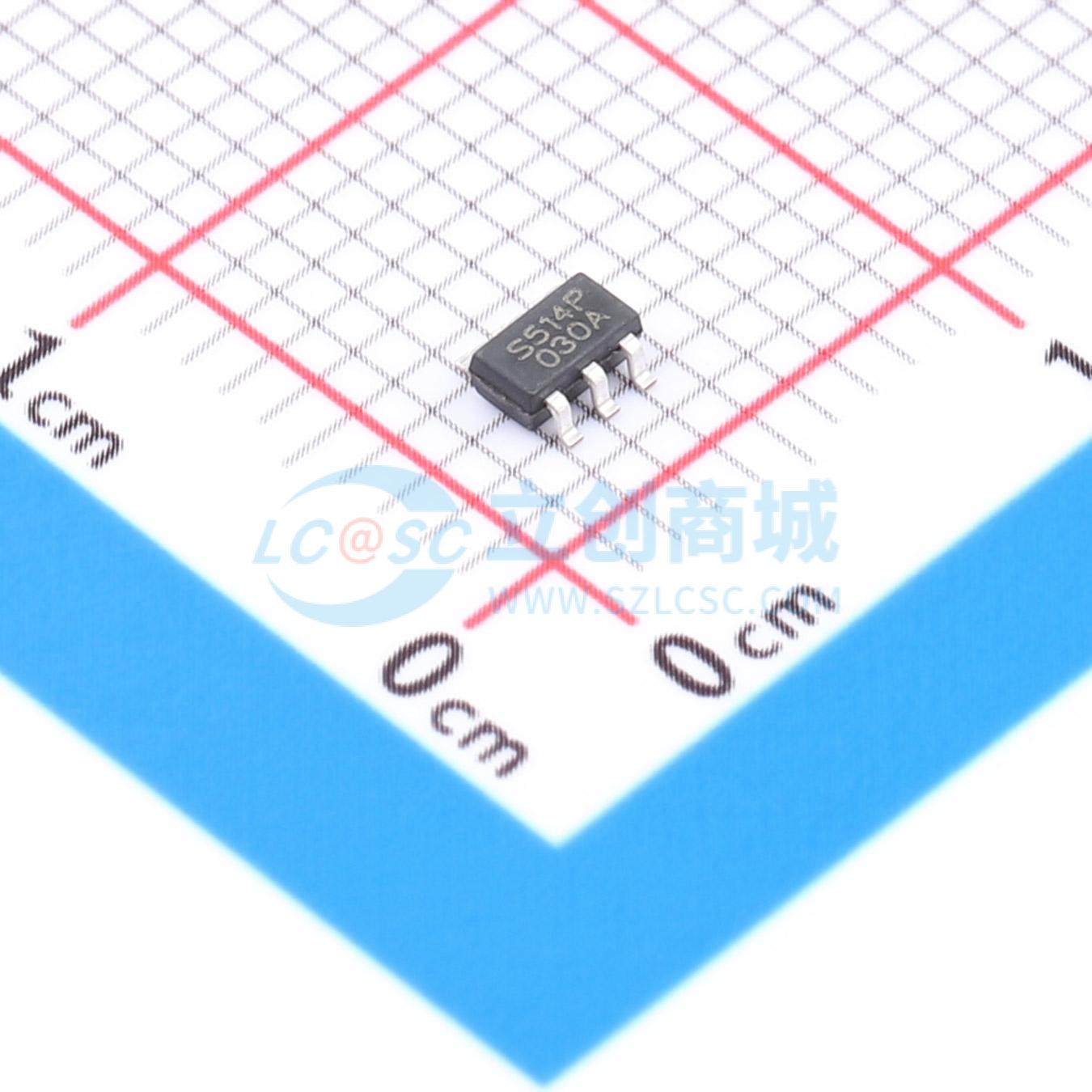

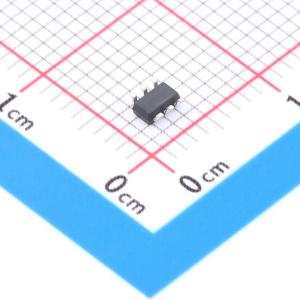

TS0514PLX

单向ESD 5V截止峰值浪涌电流：20A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TS0514PLX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TS0514PLX的最大电容为2.5 pF，旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TS0514 PLX采用小型SOT 23 - 6L封装。每个TS05 14PLX器件可保护四条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性使TS0514PLX非常适合高速数据端口和高频线路（如USB2.0）应用。TS0514 PLX的低钳位电压确保了受保护IC承受的应力最小。
品牌名称: 晶扬电子
商品型号: TS0514PLX
商品编号: C5307910
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

TS0514PLX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TS0514PLX的最大电容为2.5 pF，旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。

TS0514 PLX采用小型SOT 23 - 6L封装。每个TS05 14PLX器件可保护四条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性使TS0514PLX非常适合高速数据端口和高频线路（如USB2.0）应用。TS0514 PLX的低钳位电压确保了受保护IC承受的应力最小。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±30 kV（空气放电）、±30 kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
针对高速线路优化的封装
小型封装（2.9 mm×2.8 mm×1.4 mm）
保护四条数据线
低电容：0 V时最大2.5 pF
低漏电流：在VRWM下典型值为0.1 μA
低钳位电压
每个I/O引脚可承受超过1000次±8 kV接触放电的ESD冲击
满足MSL 3要求
符合ROHS标准

应用领域

USB2.0电源和数据线保护
数字视频接口（DVI）
10/100/1000M以太网接口
台式机、服务器和笔记本电脑
SIM卡端口
显示器和平板显示器
视频图形卡

数据手册PDF

放大查看下载PDF

优惠活动

5折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	12V；17V
	峰值脉冲电流(Ipp)	20A@8/20us
	峰值脉冲功率(Ppp)	350W@8/20us

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	100nA
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	2.5pF
